Popis
Zosilňovač napájaný 54 až 2150 MHz DBS, OTA, CATV linkou so zosilnením 14 dB vpred a pasívnym spätným pásmom.
SITUATION
Signály DBS a CATV alebo Over The Air sa vyžadujú na viacerých miestach pripojených pomocou koaxiálneho kábla.
RIEŠENIE

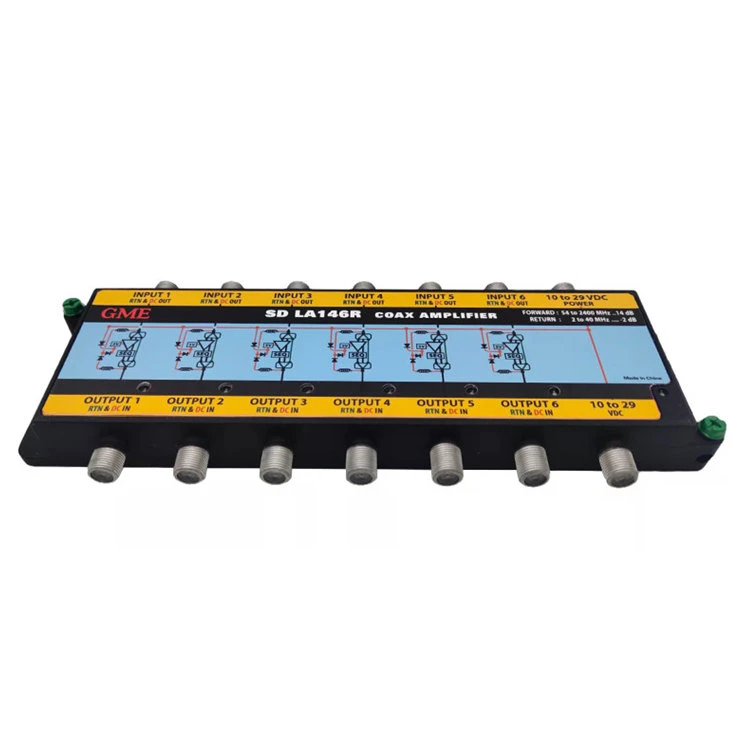

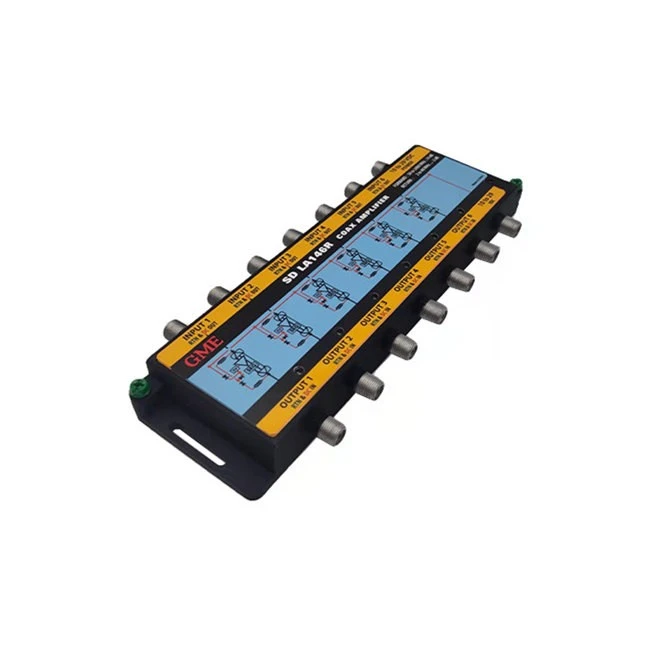

Model LA146R 6-vstupový koaxiálny zosilňovač so spätnou cestou môže byť napájaný koaxiálnym vedením z každého RF výstupného konektora. Model LA146R-T obsahuje externý napájací zdroj na priame napájanie. Funkcia šetrenia energie umožňuje zosilňovaču pracovať efektívne pri napätí 12 až 29 voltov.
Špecifikácia
|
Miesto pôvodu: Guangdong, Čína |
|||||
|
Číslo modelu: GDAMP-038 (LA146R) |
|||||
|
Položka |
Min |
Typ |
Max |
Jednotka |
Podmienka |
|
Počet vstupov |
|
6 |
|
|
SAT 1 až SAT 6 |
|
Počet výstupov |
|
6 |
|
|
OUT 1 až OUT 6 |
|
Vstupný frekvenčný rozsah |
250 |
|
2150 |
MHz |
|
|
Zisk na 2150 |
13 |
|
15 |
dB |
|
|
Sklon 250 až 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Nominálna impedancia |
|
75 |
|
Ω |
|
|
Strata návratu (vstup a výstup) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Izolácia |
30 |
|
|
dB |
So signálom aplikovaným na ľubovoľný vstup a výstup ako referencia; izolácia nameraná na všetkých ostatných výstupoch bude väčšia ako |
|
POWER |
|
|
|
|
|
|
Napájacie zdroje |
|
|
|
|
Dva 20V 1A zdroje |
|
Napätie aplikované na výstupné konektory |
10 |
|
28 |
Vdc |
Každý jednotlivý zosilňovač bude fungovať podľa špecifikácie, keď sa na výstupný konektor každého zosilňovača privedie napätie a bude |
|
Napätie do vstupných konektorov |
10 |
|
28 |
Vdc |
Každý jednotlivý zosilňovač bude fungovať podľa špecifikácie, keď sa na vstupný konektor privedie napätie. Napätie sa nezobrazí |
|
20 voltov privedených do portu DC LNB |
|
20 |
|
|
Toto napätie bude napájať všetkých šesť zosilňovačov a 20 voltov bude prítomných na vstupnom konektore každého zosilňovača. Žiadne napätie |
|
20 voltov privedených do portu DC AMP |
|
|
|
|
Toto napätie bude napájať všetkých šesť zosilňovačov. Na vstupe ani na výstupe zosilňovača nebude prítomné žiadne napätie |
|
20 V privedené do portu DC LNB |
|
20 |
|
Vdc |
20 voltov privedených do portu DCLNB prejde cez port DC |
|
DC AMP port na DC port prúd |
1.5 |
|
|
A |
|
|
Špičkové aplikované napätie |
|
|
28 |
Vdc |
Musí vydržať pri aplikácii na ktorýkoľvek alebo všetky porty po dobu 24 hodín alebo menej. |
|
Rozsah prechodu jednosmerného prúdu |
0 |
|
1.5 |
A |
|
|
DC odpor |
|
|
0.2 |
Ohmy |
Neplatí pre kábel |
|
Pokles jednosmerného napätia |
|
|
0.4 |
Vdc |
Neplatí pre kábel |
|
DiSEq |
|
|
|
|
|
|
DiSEqC frekvenčný rozsah |
17.6 |
22 |
26.4 |
kHz |
Musí prejsť bez poškodenia alebo skreslenia. |
|
Pozrite si špecifikáciu Eutelsat DiSEqC 2.0. |
|||||
|
Impedancia zariadenia DiSEqC |
1000 |
|
|
Ω |
Impedancia zariadenia vzhľadom na zem. V celom frekvenčnom rozsahu DiSEqC |
|
DiSEqC prostredníctvom impedancie |
|
|
1 |
Ω |
Impedancia zariadenia v priechodnej dráhe. V celom frekvenčnom rozsahu DiSEqC. |
|
Riadiace slová ETC pre spínanie 13/18 |
|
|
|
|
Musí prejsť bez poškodenia alebo skreslenia. Ich prítomnosť nesmie ovplyvniť výkon RF. |
|
Pozrite si špecifikáciu funkcie spínacej skrinky EchoStar 13/18. |
|||||
