Popis

Modul GQTM-8608Q schopný generovať signál vo formáte DVB-T/C zo vstupu HDMI.

GQTM-8608Q je zariadenie s kódovaním H264, integrované zariadenie s moduláciou DVB-T/C na konverziu signálu HDMI na výstup DVB-T/C RF.

Modul GQTM-8608Q prispôsobuje mieru kompresie dostupnej šírke pásma pomocou modulačných parametrov DVB-T/C.

Špecifikácie

VSTUP
Vstupný kanál	4
Vstupné konektory	HDMI
Video systém	480i/p, 576i/p, 720p, 1080i/p
RF VÝSTUP
Typ	1 výstupný port typu F- pre 2 nosiče, 75 Ω
Frekvencia	DVB-T: 177-858 MHz, DVB-C: 105~858 MHz
Výstupná úroveň	95 dBµV Min.
Nastavenie RF úrovne	0 ~ -30 dB
Krok útlmu	1 dB na krok
MER	35 dB min.
MODULÁCIA
Rozlíšenie videa	1080p 25/30 Max
Kompresia videa	Úroveň základného profilu H.264 4.0
Bitová rýchlosť videa	12 Mbps Max
Kompresia zvuku	MPEG-2/AAC
Bitová rýchlosť zvuku	192 kbit/s
Upraviteľné pole	Názov služby, Názov poskytovateľa, ID služby, LCN, verzia NIT, ID TS, Názov siete, ID siete, pôvodné ID siete, krajina
DVB-T
Štandardné	DVB-T (ETSI EN 300 744)
Nosič (režim OFDM)	8K
Ochranné intervaly	1/32
kódová sadzba (FEC)	7/8
Súhvezdia	64QAM
Šírka pásma	6MHz, 7MHz, 8MHz, 7-8MHz
DVB-C
Štandardné	DVB-C (ETSI EN 300 429 V1.2.1)
Súhvezdie	16,32,64,128,256QAM
Symbolová rýchlosť	2,0 ~ 6,96 Msymbolov
Šírka pásma	7 MHz, 8 MHz
RIADENIE / KONTROLA
Konfigurácia	6 Miestne tlačidlá na hornom kryte
Web Management	Ethernetový port RJ-45
VŠEOBECNÉ
Displej	LCD panel @ 2 x 16 znakov (na prednom paneli)
Napájanie	AC 100~240V 50/60Hz
Spotreba	20 W
Jazyky	angličtina
Rozmery	19"x12.5"x1.75"
Hmotnosť	2,8 kg

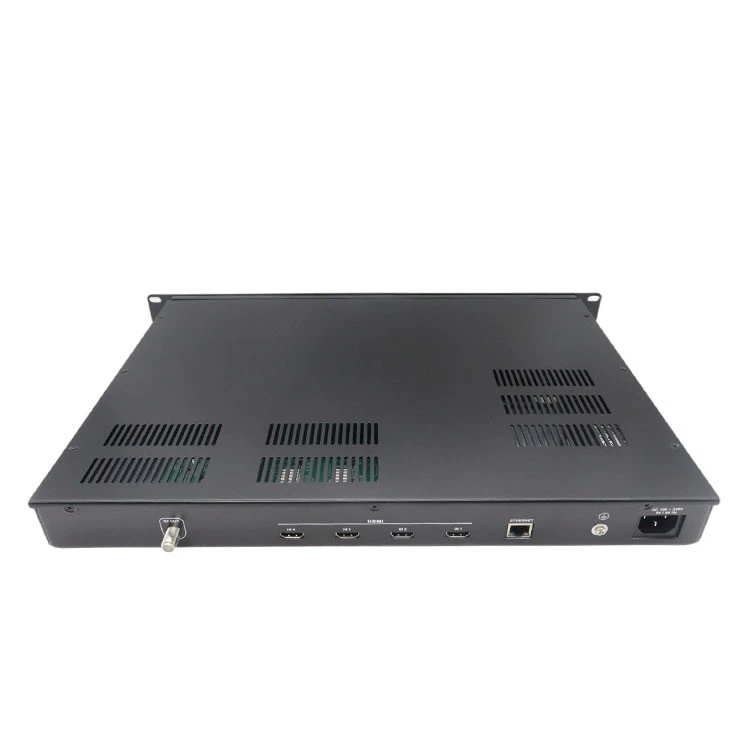

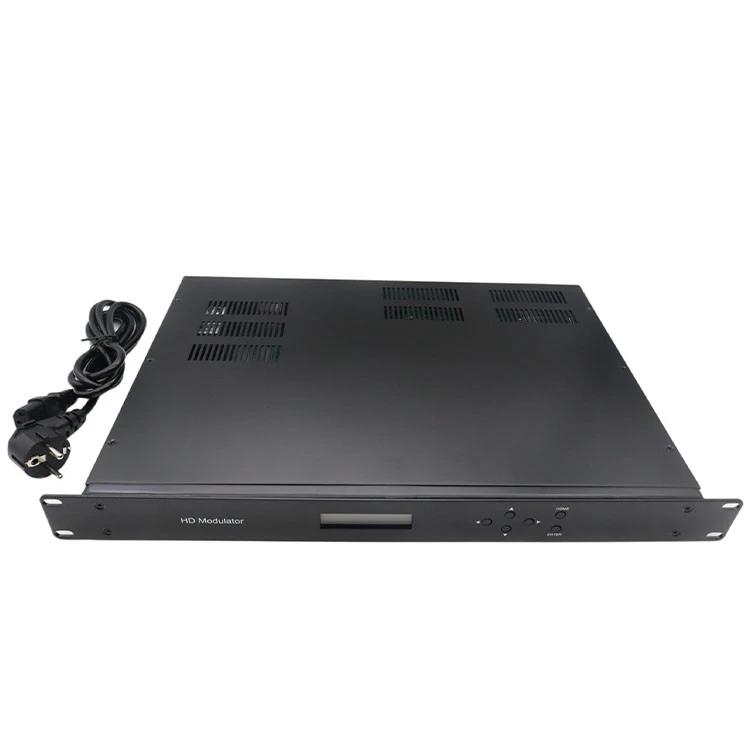

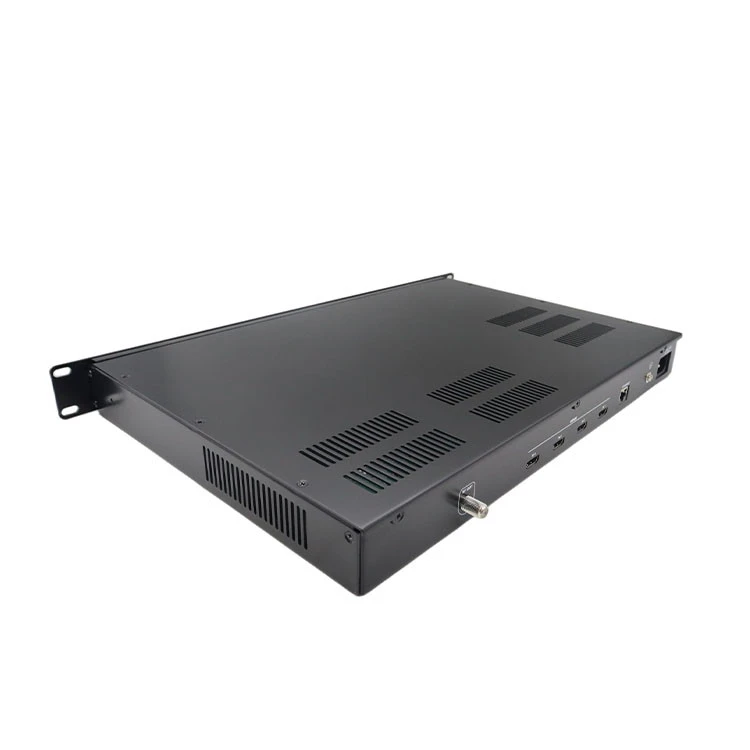

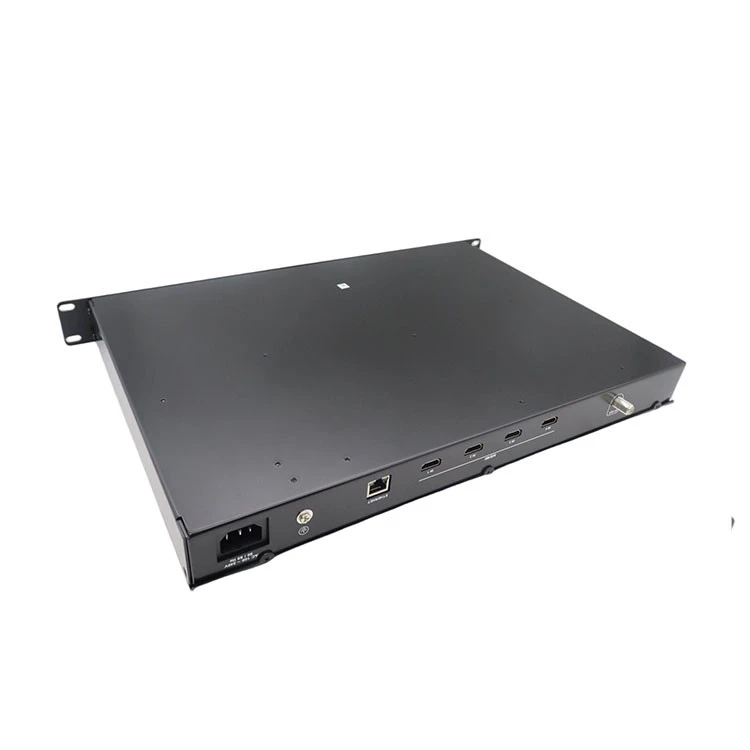

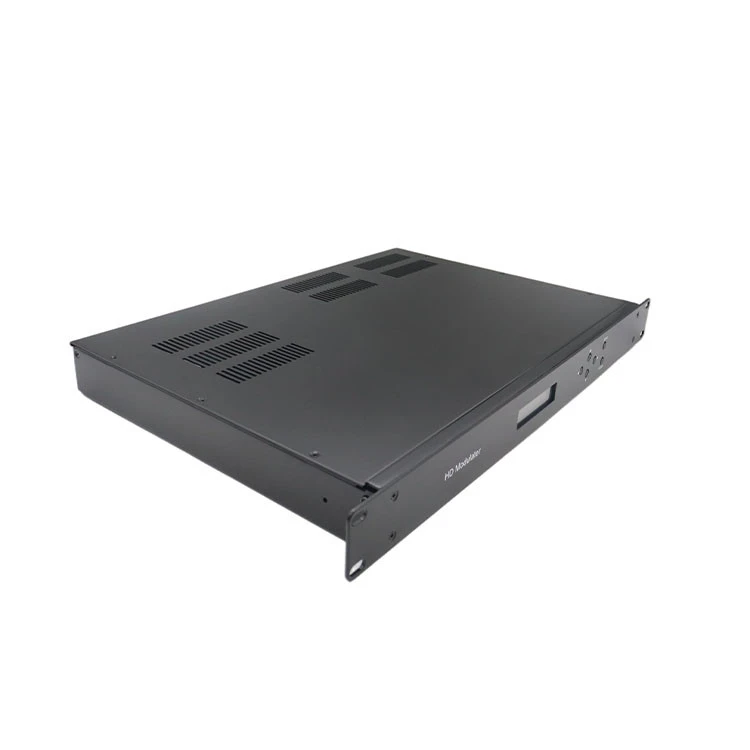

4CH DVB-T/C HD modulátor
