Jadro vysokofrekvenčného prenosu signálu na vlákno: Kompletné vysvetlenie princípu konverzie analógového signálu na vlákno
Trápia vás v scenároch prenosu vysokofrekvenčného signálu (Rádio Frequency) tieto problémy: výrazné zoslabenie signálu po prenose na dlhé-diaľky, skreslenie signálu spôsobené elektromagnetickým rušením a objemné a nákladné káblové rozvody? Či už ide o komunikačné základňové stanice, rádioastronomické zariadenia, priemyselné riadenie alebo rádiové a televízne systémy, stabilný prenos RF signálov je základnou požiadavkou-a kľúčom k vyriešeniu týchto problémov je technológia prenosu RF signálu do optických vlákien. Dnes s obľubou rozoberieme základnú logiku: ako sa analógové RF signály konvertujú na signály z optických vlákien, aby sa dosiahol -bezrušený, na dlhé{4}}vzdialenosť a vysoko{5}}verný prenos.
Najprv je potrebné objasniť základný predpoklad: prenos optickými vláknami prenáša optické signály, zatiaľ čo naše RF signály sú analógové elektrické signály a tieto dva nie sú priamo kompatibilné. Podstatou konverzie analógového signálu na vlákno je preto dokončenie dvoch konverzií: „analógový elektrický signál → optický signál → analógový elektrický signál“ a potom realizácia efektívneho prenosu signálu prostredníctvom nízko{1}}stratových a{2}}rušivých charakteristík optického vlákna-, čo je tiež základná pracovná logika nášho RF signálu na produkty z optických vlákien. Celý proces je rozdelený hlavne do 5 kľúčových krokov, z ktorých každý určuje kvalitu prenosu signálu. Podrobne ich vysvetlíme v kombinácii so skutočným dizajnom produktu.
Krok 1: Predspracovanie analógového RF signálu - Eliminácia rušenia a optimalizácia kvality signálu
Pôvodné analógové RF signály (ako sú rádiofrekvenčné signály zo základňových staníc a detekčné signály z radarov) sú často zmiešané so šumom a interferenciou. Priama konverzia povedie k skresleniu optických signálov a ovplyvní prenosové efekty. Preto pred zadaním konverzného spojenia naše produkty najskôr predspracujú analógové RF signály, čo je tiež základom pre zabezpečenie vernosti prenosu.
Predspracovanie zahŕňa hlavne dve základné operácie: po prvé, zosilnenie signálu, ktoré zosilňuje slabé RF signály na silu vhodnú na konverziu cez vysoko presný zosilňovač, aby sa predišlo zlyhaniu konverzie v dôsledku slabých signálov; po druhé, filtrovanie a čistenie, ktoré využíva profesionálny filtračný modul na odfiltrovanie irelevantného šumu a interferenčných signálov a zachovanie čistých efektívnych RF signálov. Naše produkty využívajú prispôsobenú technológiu filtrovania, ktorá sa dokáže presne prispôsobiť frekvenčnému pásmu RF signálu od 5 MHz do 6 GHz, čím sa zabezpečí čistota predspracovaných signálov a príprava na následnú konverziu.
Krok 2: Elektro-optická konverzia (E/O) - „preloženie“ analógových elektrických signálov na optické signály
Toto je hlavný krok celého procesu konverzie a technické jadro našich produktov. Jednoducho povedané, ide o konverziu predspracovaných analógových vysokofrekvenčných elektrických signálov na optické signály, ktoré je možné prenášať v optických vláknach prostredníctvom elektro-optických konverzných zariadení-, čo je ekvivalentné umiestneniu „svetelného plášťa“ na elektrické signály, čo im umožňuje dosiahnuť prenos na veľké-diaľky s výhodami optických vlákien.

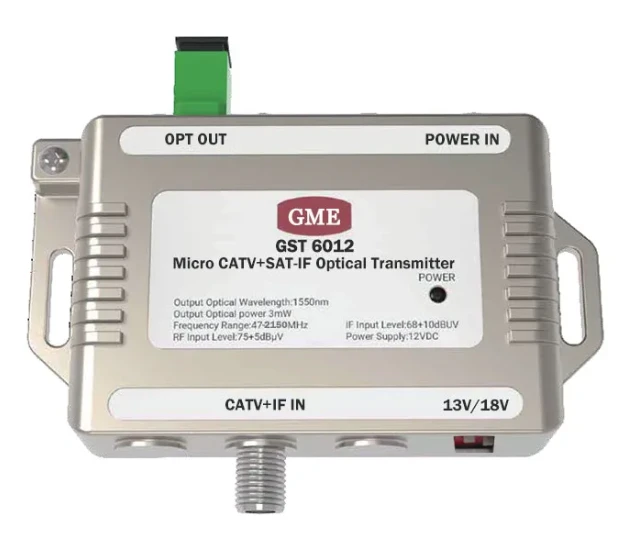

Naše produkty používajú vysoko{0}}linearne DFB laserové diódy ako základné elektro-optické konverzné zariadenia a ich pracovný princíp je založený na technológii „Intensity Modulation (IM)“: hnací prúd lasera je priamo modulovaný elektrickým signálom, takže intenzita výstupného optického výkonu sa mení synchrónne s amplitúdou analógového RF signálu, jas svetla sa úplne mení pomocou zmeny výšky svetla zodpovedá zákonu zmeny pôvodného RF signálu, realizujúc presné mapovanie "elektrického signálu → optického signálu". Výhodou tejto modulačnej metódy je rýchla odozva a malé skreslenie signálu, čo môže maximalizovať zachovanie pôvodných charakteristík analógových RF signálov, obzvlášť vhodné pre scenáre s vysokými požiadavkami na vernosť signálu, ako je rádioastronómia a satelitná komunikácia.
Naše produkty majú zároveň zabudovanú-funkciu kompenzácie teploty, ktorá dokáže účinne kompenzovať vplyv zmien okolitej teploty na laser a zaisťuje stabilitu optických signálov. Dokonca aj v extrémnych prostrediach od -40 stupňov do +70 stupňov dokáže stabilne dokončiť elektro-optickú konverziu.
Krok 3: Optický prenos - Rušenie-Bezplatný, nízky-Stratový „kanál signálu“
Po elektro-optickej konverzii sa optický signál pripojí do jadra vlákna a začne sa prenášať na veľké{1}}diaľky. Výhodou tohto kroku je jadro prenosu optickými vláknami odlišné od tradičného káblového prenosu: optické vlákno využíva princíp úplného odrazu svetla na obmedzenie šírenia optického signálu vo vnútri jadra vlákna. Index lomu jadra vlákna je o niečo vyšší ako index lomu plášťa, čo zaisťuje, že optický signál nebude presakovať a umožňuje efektívny prenos.
V porovnaní s tradičnými koaxiálnymi káblami má optický prenos tri nenahraditeľné výhody, ktoré sú tiež kľúčom našich produktov pri riešení problémov zákazníkov: po prvé, nízke straty. V pásme 1550 nm je prenosová strata optického vlákna len asi 0,2 dB/km, čo je oveľa nižšia strata ako strata koaxiálnych káblov, ktorá je často niekoľko dB/m. Aj pri prenose na desiatky či dokonca stovky kilometrov sa signál výrazne neutlmí; po druhé, silný proti-interferencii. Optické vlákno je dielektrický materiál, ktorý je úplne imúnny voči elektromagnetickému rušeniu (EMI) a rádiofrekvenčnému rušeniu, zvlášť vhodný pre drsné rušivé prostredia, ako je priemysel a armáda; po tretie, nízka hmotnosť. Priemer jedného optického vlákna je iba 125 mikrónov, čo je oveľa ľahšie ako koaxiálne káble, čo výrazne znižuje náročnosť a náklady na zapojenie.
Naše produkty sú kompatibilné s jednorežimovým optickým vláknom SM28-a podporujú technológiu Wavelength Division Multiplexing (WDM), ktorá dokáže realizovať viac-kanálový prenos RF signálu cez jediné optické vlákno, čím sa ďalej zvyšuje efektívnosť prenosu, znižujú sa náklady na kabeláž a prispôsobujú sa potrebám aplikácie s viacerými-scenármi.
Krok 4: Fotoelektrická konverzia (O/E) - „Obnovenie“ optických signálov na analógové elektrické signály
Keď optický signál dosiahne prijímací koniec, je potrebné ho previesť späť na pôvodný analógový RF elektrický signál prostredníctvom fotoelektrickej konverzie, aby ho mohli rozpoznať a použiť koncové zariadenia (ako sú základňové stanice, radary a displeje). Tento krok je opačným procesom elektro-optickej konverzie, ktorá si tiež vyžaduje-vysoko presné zariadenia na zabezpečenie kvality obnovy.

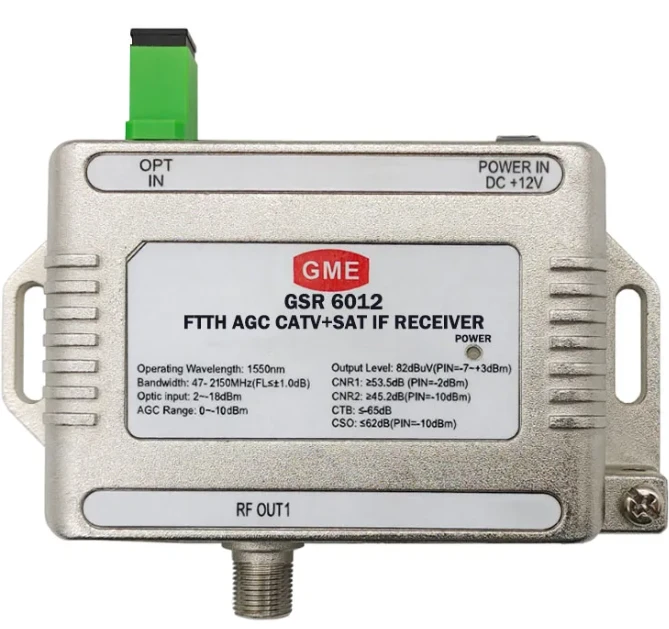

Naše produkty používajú ako základné konverzné zariadenia -fotodetektory s vysokou citlivosťou (PIN fotodiódy alebo lavínové fotodiódy APD). Ich funkciou je previesť zmenu intenzity optických signálov na zodpovedajúce elektrické signály (fotogenerovaný prúd)-čím silnejší je optický výkon, tým väčší je generovaný prúd, čo úplne zodpovedá zákonu zmeny signálu vysielacieho konca. Konvertovaný elektrický signál bude ďalej zosilnený nízkošumovým zosilňovačom, aby sa zaistilo, že sila signálu spĺňa požiadavky koncových zariadení a zároveň sa potlačí rušenie šumom, aby sa predišlo skresleniu obnoveného signálu.
Krok 5: Odoslanie signálu-Spracovanie - presného obnovenia na prispôsobenie sa potrebám terminálu
Po fotoelektrickej konverzii musí analógový vysokofrekvenčný elektrický signál prejsť posledným krokom{0}}spracovania, než sa bude môcť skutočne používať. Dodatočné-spracovanie zahŕňa hlavne tvarovanie signálu a kalibráciu zisku: modul tvarovania koriguje menšie skreslenia, ktoré sa môžu vyskytnúť počas prenosu signálu, aby sa zabezpečilo, že tvar vlny signálu bude úplne konzistentný s pôvodným signálom; modul na kalibráciu zisku upravuje zosilnenie signálu na rozsah prispôsobený koncovému zariadeniu, aby sa predišlo poruche zariadenia spôsobenej nadmernou alebo nedostatočnou silou signálu.
Naše produkty podporujú automatické riadenie zisku (AGC), ktoré dokáže automaticky upraviť parametre zisku podľa prenosovej vzdialenosti a sily signálu bez manuálneho zásahu, čím sa výrazne zjednoduší používanie a zaistí sa dlhodobá-stabilita a konzistentnosť signálov.
Prečo si vybrať naše produkty z RF signálu do optických vlákien?
Pochopením princípu konverzie analógového signálu na vlákno nie je ťažké zistiť, že každý krok procesu konverzie závisí od vysoko{0}}presných zariadení a optimalizovaného dizajnu-a to je základná konkurencieschopnosť našich produktov. Stručne povedané, naše výhody sa odrážajú v troch aspektoch:
Vysoko{0}}verný prenos: Použitím vysoko-linearnych laserov a fotodetektorov v kombinácii s presným filtrovaním a riadením zisku môže falošný{2}}voľný dynamický rozsah dosiahnuť 100 dBm/H2/3, čím sa maximalizuje zachovanie pôvodných charakteristík analógových RF signálov a zabráni sa skresleniu;
Stabilita a spoľahlivosť: Zabudované-funkcie kompenzácie teploty a automatického riadenia zisku, prispôsobenie sa širokému rozsahu teplôt a zložitým prostrediam, podpora prenosu na veľké-diaľky až do 20 km bez opakovačov, so stratou menšou ako 0,4 dB/km, čo spĺňa náročné požiadavky rôznych scenárov, ako je priemysel, komunikácia a armáda;
Flexibilná prispôsobivosť: Pokrytie frekvenčného rozsahu 5 MHz až 6 GHz, podpora jednorežimových optických vlákien a technológie WDM a poskytovanie prispôsobených riešení podľa potrieb zákazníkov, prispôsobenie sa rôznym aplikačným scenárom, ako sú základňové stanice 5G, rádiové teleskopy, rádio a televízia a radary.
Či už potrebujete vyriešiť problém útlmu prenosu vysokofrekvenčného signálu na veľké vzdialenosti alebo sa zbaviť problémov s elektromagnetickým rušením, technológia analógového signálu do optických vlákien je optimálnym riešením-a naše produkty s vysokofrekvenčným signálom do optických vlákien sú vyspelými riešeniami, ktoré implementujú tento princíp a pomáhajú vám dosiahnuť efektívny, stabilný a-nákladový prenos signálu.
Ak váš projekt čelí výzvam v oblasti prenosu RF signálu a chcete vedieť, ako sa naše produkty dokážu prispôsobiť vašim špecifickým potrebám, kontaktujte nás, aby ste získali podrobné technické riešenia a parametre produktu a dovoľte nám použiť profesionálnu technológiu na sprevádzanie vášho prenosu signálu.
