Prijímač FTTH AGC CATV je základným koncovým zariadením v moderných optických{0}}k{1}}-domácich (FTTH) sieťach, ktoré plní dvojitú úlohu „prekladača optického signálu“ a „stabilizátora signálu“. Jeho hlavným poslaním je efektívne a spoľahlivo oddeľovať a konvertovať kompozitné optické vlny, -ktoré prenášajú vysokorýchlostné-internetové dáta a vysoko{6}}kvalitné televízne signály prenášané cez jediné vlákno-na elektrické signály, ktoré môžu byť priamo využívané štandardnými zariadeniami v domácnosti. Nasleduje komplexný a{9}}hĺbkový výklad jeho technických podrobností, pracovných mechanizmov a významu.
I. Hlavná funkcia a umiestnenie
V typickej sieti Triple{0}}play FTTH musí jediné vlákno prenášať súčasne:
Dolný dátový signál:Zvyčajne sa používa vlnová dĺžka 1 490 nm na prístup na internet, VoIP atď.
Upstream dátový signál:Typicky sa používa vlnová dĺžka 1310 nm na odosielanie údajov používateľom.
Downstream CATV video signál:Zvyčajne sa používa vlnová dĺžka 1550 nm na prenos analógových a digitálnych televíznych programov.

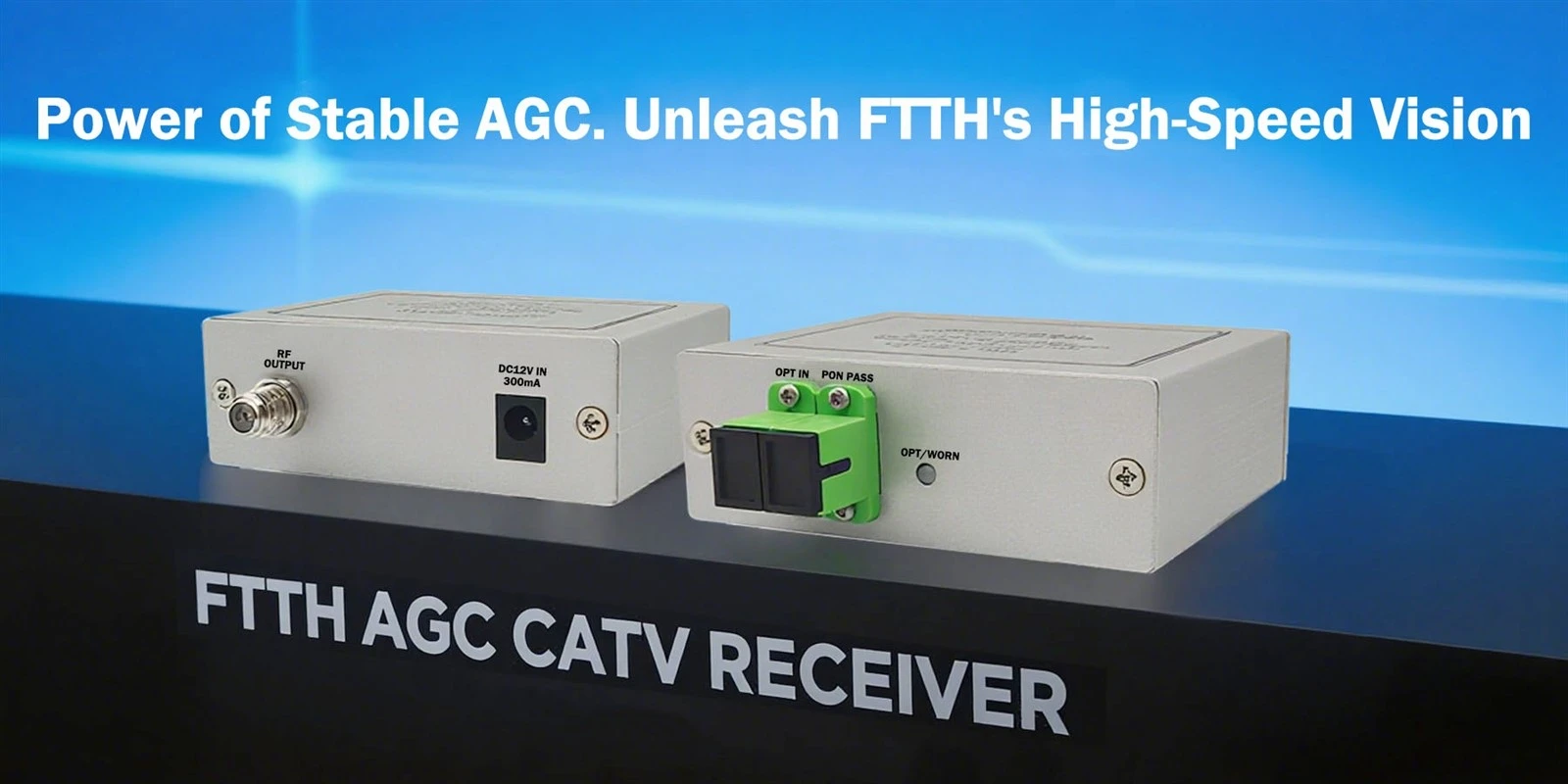

TheFTTH AGC CATV prijímačje špecificky zodpovedný za spracovanie CATV video signálu s vlnovou dĺžkou 1550 nm. Presne extrahuje tento optický signál z vlákna, premení ho na elektrický signál rádiovej frekvencie (RF) a prostredníctvom koaxiálneho kábla ho odošle do televízorov alebo set{2}}top boxov. Je zabudovaný-vAutomatické ovládanie zisku (AGC)je kľúčom k zaisteniu používateľskej skúsenosti. Automaticky kompenzuje kolísanie optického vstupného výkonu spôsobené faktormi, ako je vzdialenosť vlákna, ohyb alebo zmeny okolitej teploty, čím zaručuje, že výstupná úroveň RF signálu do TV zostane konštantná. Tým sa zabráni problémom s obrazom, ako je sneh, mozaikové vzory alebo prerušenia.
II. In-Hĺbková analýza kľúčových komponentov a technológií
1. Optický predný-koniec a filter WDM
Presné filtrovanie:Zariadenie integruje vysoko{0}}výkonný filter s vlnovou dĺžkou delenia multiplexovania (WDM). Jeho charakteristiky priepustného pásma sú vysoko optimalizované pre vlnovú dĺžku 1550nm, čo umožňuje presné oddelenie optického signálu 1550nm CATV od zmiešaných optických signálov 1310/1490/1550nm s veľmi nízkymi stratami a presluchmi. Zabezpečuje tiež, že optické signály dátového kanála prechádzajú bez straty (do následného ONU/optického modemu na spracovanie).
Fotodetektor (PIN alebo APD):Toto je „oko“ prijímača. Prevádza oddelený 1550nm optický signál na slabý elektrický signál. Pre scenáre na veľké-diaľky s vysokým-príkonom možno použiť lavínovú fotodiódu (APD) kvôli jej vnútornému zisku a vyššej citlivosti.
2. Presná prevádzka systému automatického riadenia zisku (AGC).
Systém AGC je „inteligentným srdcom“ celého zariadenia a funguje ako nepretržitá spätná väzba v uzavretom{0}}cykle:
Detekcia signálu:Systém nepretržite monitoruje úroveň RF signálu po fotoelektrickej konverzii a počiatočnom zosilnení.
Porovnanie a generovanie chýb:Porovnáva detekovanú úroveň signálu s prednastavenou ideálnou referenčnou úrovňou na výpočet chybovej hodnoty.
Úprava dynamického zisku:Tento chybový signál poháňa zosilňovač s premenlivým ziskom (VGA) alebo riadi predpätie fotodetektora. Ak sa vstupný optický výkon zníži (napr. na -8 dBm), AGC nariadi zvýšenie zisku. Ak sa vstupný optický výkon zvýši (napr. na +2 dBm), zodpovedajúcim spôsobom zníži zisk.
Stabilný výstup:Prostredníctvom tohto dynamického nastavenia, bez ohľadu na to, ako sa vstupný optický výkon mení v rámci špecifikovaného širokého rozsahu (napr. +2 dBm až -8 dBm), môže byť konečná výstupná úroveň RF signálu (napr. nominálnych 65 dBµV) udržiavaná s vysokou stabilitou, typicky v rámci chyby ±1 dB. To úplne eliminuje problémy s kvalitou obrazu spôsobené kolísaním signálu.
3. RF modul spracovania a výstupu
Viacstupňové{0}}zosilnenie a ekvalizácia:Po riadení hlavným AGC signál vstupuje do následného RF zosilňovacieho reťazca, aby sa dosiahla dostatočná schopnosť výstupného pohonu. Pokročilé modely môžu tiež zahŕňaťAutomatické riadenie sklonu (ASC), ktorý dokáže automaticky kompenzovať rozdielnu odozvu vlákna na RF subnosné s rôznymi frekvenciami, čím sa zabezpečí plochosť v celej šírke TV frekvenčného pásma (napr. 47-1000 MHz alebo viac).
Výstupné porty a izolácia:Typicky poskytuje 1 až 4 RF výstupné porty (napr. konektory typu F-) s vysokou izoláciou, aby sa minimalizovalo rušenie medzi viacerými výstupmi. Porty sa vyznačujú dobrou ochranou proti prepätiu bleskom a elektrostatickým výbojom (ESD).
4. Konštrukčný dizajn a adaptabilita na životné prostredie
Robustný kryt:Bežne používa kryt{0}}z hliníkovej zliatiny, ktorý má tri funkcie: odvádzanie tepla (efektívne odoberanie tepla z interných zosilňovačov), elektromagnetické tienenie (EMI) (zabraňujúce vonkajšiemu rušeniu a internému úniku signálu) a mechanickú ochranu.
Všetka-ochrana proti počasiu:Vonkajšie alebo vnútorné/vonkajšie modely disponujú vysokým stupňom vodotesnosti a odolnosti voči prachu (napr. IP65), sú schopné odolať drsným prostrediam, ako je silný chlad, vysoké teploty a vysoká vlhkosť, čím zabezpečujú dlhodobú-spoľahlivú prevádzku.
Flexibilná inštalácia:Kompaktný dizajn podporuje{0}}montáž na stenu, montáž na tyč{1}} alebo umiestnenie na stôl, pričom sa prispôsobí rôznym miestam inštalácie v domácnosti (napr. informačná skrinka vedľa televíznej skrinky).
III. Ukončiť-na{2}}ukončenie pracovného postupu v sieti FTTH
Injekcia signálu:Optický signál CATV s vlnovou dĺžkou 1550 nm z koncovej stanice operátora je kombinovaný s dátovým optickým signálom 1490/1310 nm z centrálnej kancelárie OLT na externom zlučovači WDM alebo optickom zosilňovači. Kombinovaný signál sa prenáša cez chrbticu a vlákna distribučnej siete do priestorov predplatiteľa.
Oddelenie signálu:Prepojovacie vlákno sa najskôr pripojí k optickému rozbočovaču (ak je prítomný), potom k oblasti vybavenia priestorov zákazníka. Tu je vstupný portFTTH AGC CATV prijímačprijíma zmiešaný optický signál. Jeho interný WDM filter najprv „odtrhne“ 1550nm CATV optický signál a nasmeruje ho na cestu CATV prijímača. Zvyšné 1310/1490nm optické signály sú na výstupe cez samostatný pigtail do optickej sieťovej jednotky (ONU) na spracovanie internetových a hlasových služieb.
Fotoelektrická konverzia a stabilizácia:Odizolovaný 1550nm optický signál je pomocou fotodetektora prevedený na RF elektrický signál. Obvod AGC funguje v reálnom-čase a zaisťuje, že aj keď optický výkon mierne kolíše v dôsledku zmien počasia alebo jemného{3}}ladenia siete, sila konvertovaného RF signálu zostáva konštantná.
Distribúcia signálu:Stabilizovaný a zosilnený vysokokvalitný-RF signál je distribuovaný prostredníctvom koaxiálneho kábla do rôznych televízorov alebo set{1}}top boxov v celej domácnosti, čo používateľom umožňuje sledovať čisté a blikajúce{2}}bezplatné televízne programy.
IV. Súhrn hlavných výhod a hodnoty
Konečný stabilný používateľský zážitok:Technológia AGC funguje ako neviditeľný strážca, dokonale odstraňuje výkyvy signálu nepostrehnuteľné pre používateľov a poskytuje trvalo čistý obraz.
Vysoká šírka pásma a budúca kompatibilita:Podporuje RF šírky pásma až do 1 GHz alebo dokonca 1,2 GHz, čím si vyhradzuje dostatok miesta pre 4K/8K Ultra HD TV, interaktívnejšie kanály a budúce inovácie služieb.
Zjednodušená sieť a úspora nákladov:Prenos všetkých služieb cez jediné vlákno výrazne znižuje zložitosť kabeláže a prevádzkové náklady operátora. Pre používateľov vysoká integrácia zariadenia šetrí miesto a zjednodušuje inštaláciu.
Výnimočná spoľahlivosť a odolnosť:Dizajn priemyselnej{0}}triedy a úplne uzavretá konštrukcia zaisťujú nepretržitú stabilnú prevádzku 24 hodín denne, 7 dní v týždni s veľmi dlhou strednou dobou medzi poruchami (MTBF), čím sa znižujú celkové náklady na vlastníctvo počas celého životného cyklu.
Plug{0}}and{1}}Play a pohodlná údržba:Zariadenie zvyčajne nevyžaduje zložitú konfiguráciu poľa, pretože výstupná úroveň je automaticky stabilizovaná. Systémy monitorovania siete môžu na diaľku monitorovať jej stav pomocou nosnej vlny alebo iných prostriedkov, čím uľahčujú varovanie a lokalizáciu porúch.
TheFTTH AGC CATV prijímačje oveľa viac než len jednoduchý „optický-na-elektrický“ prevodník. Ide o komplexný podsystém integrujúci pokročilé optické filtrovanie, presnú fotoelektrickú konverziu, inteligentné riadenie v uzavretej{3}}slučke a odolný priemyselný dizajn. Je to rozhodujúce prepojenie pri zabezpečovaní bezproblémového poskytovania-kvalitných video služieb v „posledných sto metroch“ Fiber-do--domov, ktoré v tichosti zaručuje, že milióny domácností si môžu užívať stabilné, čisté a bohaté televízne služby. Je to nepostrádateľné inteligentné koncové zariadenie v moderných plne optických prístupových sieťach.
