V dnešnej dátovej{0}}ére, od základňových staníc 5G po prepojenia dátových centier a prenos videa s vysokým-rozlíšením, sa všetky informačné diaľnice spoliehajú na základný komponent: optický vysielač.
Ako „východiskový bod“ optického komunikačného systému je optický vysielač zodpovedný za konverziu elektrických signálov na optické signály a ich pripojenie do optického vlákna. Tento článok sa ponorí do technických princípov, kľúčových komponentov, základných špecifikácií a trendov priemyselných technológií optických vysielačov na roky 2024 – 2025.
1. Čo je to anOptický vysielač?
Optický vysielač je elektro-optické konverzné zariadenie. Na fyzickej vrstve možno jej prevádzkový pracovný postup zhrnúť do troch krokov:
Spracovanie vstupu:Prijíma elektrické signály zo sieťových zariadení (ako sú prepínače a smerovače).
Elektro-optická konverzia:Moduluje svetelný zdroj (laserovú diódu alebo LED) prostredníctvom budiaceho obvodu, pričom konvertuje 0/1 bitov elektrického signálu na svetelné impulzy predstavujúce stavy zapnutia/vypnutia alebo zmeny fázy.
Výstup spojky:Efektívne vstrekuje svetlo do optického vlákna (jedno{0}}režim alebo viac{1}}režim) pomocou šošoviek alebo techník priameho spojenia.

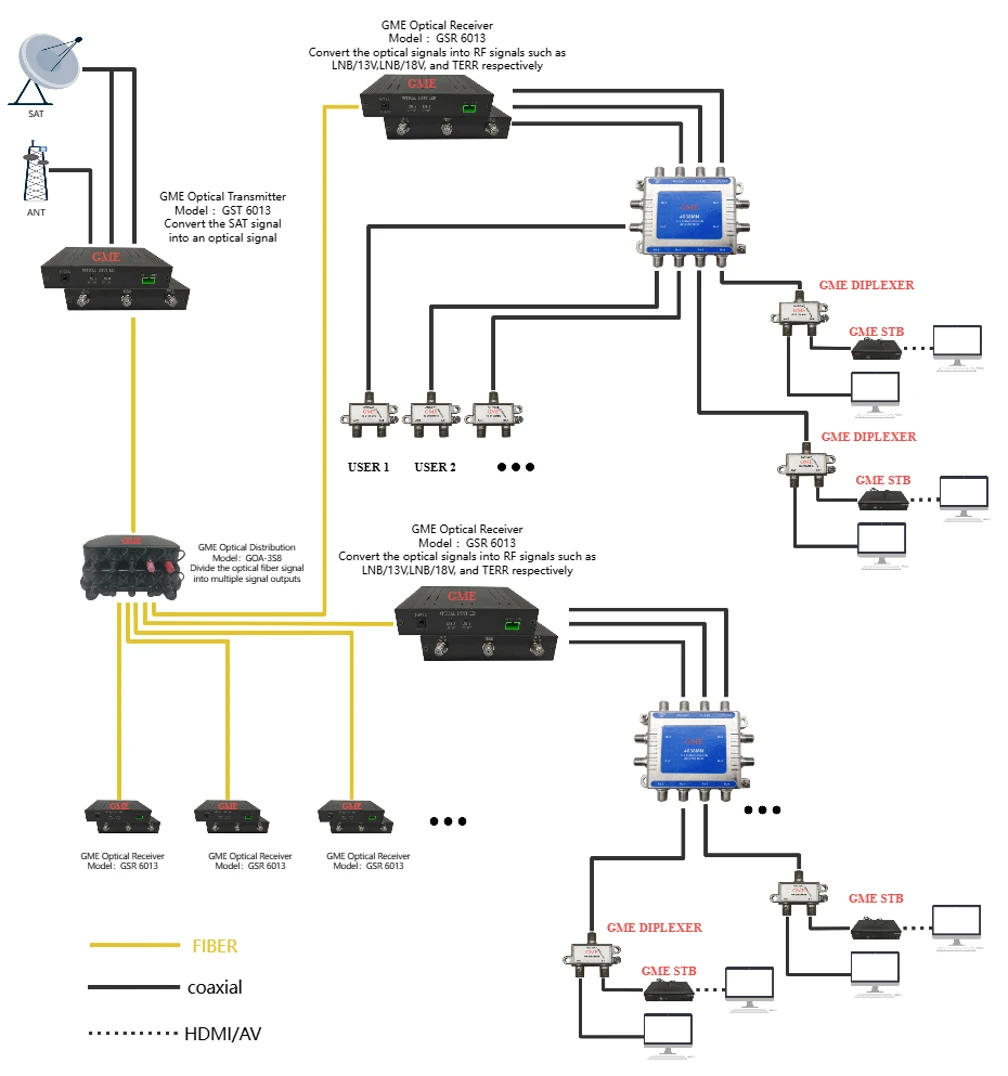

V závislosti od scenára aplikácie sú vysielače zvyčajne zabalené vo vnútri zásuvných optických modulov (ako sú SFP, QSFP-DD, OSFP) alebo ako súčasť vysielacích-video optických vysielačov a analógových optických prenosových systémov.
2. Analýza komponentov základnej technológie
Vysoko{0}}výkonný optický vysielač pozostáva najmä z nasledujúcich troch častí, ktoré predstavujú značnú časť technickej náročnosti a nákladov:
2.1 Svetelný zdroj: VCSEL, FP, DFB a EML
Svetelný zdroj určuje vlnovú dĺžku vysielača, výkon a prenosovú vzdialenosť.
VCSEL (vertikálny-dutinový povrch{1}}vyžarujúci laser):Dominuje na krátke{0}}vzdialenosti (do 100 metrov) aplikáciám s viacerými režimami-, ako sú optické moduly SR (Short Range) v dátových centrách. Medzi výhody patrí nízka spotreba energie, nízke náklady a jednoduchosť integrácie veľkých-polí.
FP (Fabry-Perotov laser):Používa sa v raných{0}}fázach na krátke-až{2}}stredné vzdialenosti; v súčasnosti sa postupne vyraďujú aplikácie s vysokou frekvenciou{3}}v prospech laserov DFB.
DFB (Distributed Feedback Laser):Ťažný kôň pre jedno{0}}režimový prenos. Dosahuje výstup v jednom pozdĺžnom režime prostredníctvom vstavanej-mriežky, čo vedie k úzkej šírke spektrálnej čiary a nízkemu rozptylu, čo je vhodné pre vzdialenosti od 10 km do 80 km v sieťach metra a na diaľkových-linkách.
EML (elektro-absorpčný modulovaný laser):V súčasnosti je to hlavná voľba pre 400G/800G vysokorýchlostné-chrbticové siete. Integruje laser s elektro-absorpčným modulátorom, čím prekonáva efekt „cvrlikania“ spojený s priamo modulovanými lasermi (DML) pri vysokých frekvenciách a podporuje jednotlivé-rýchlosti vlnovej dĺžky 100 Gb/s a viac.
2.2 Okruh vodiča
Laserové diódy vyžadujú stabilný predpätie a modulačný prúd. Čipy ovládačov vo vysokorýchlostných-vysielačoch vyžadujú vysokú linearitu (najmä pre moduláciu PAM4) a nízku spotrebu energie. Keď sa rýchlosti zvyšujú na 112 Gbps a dokonca 224 Gbps, dizajn čipu ovládača sa stal kritickou prekážkou obmedzujúcou výkon vysielača.
2.3 Balenie a optická spojka
Presnosť balenia vysielačov musí dosiahnuť sub{0}}mikrónové úrovne. V prípade vysielačov kremíkovej fotoniky (Silicon Photonics) sa technológia flip-čipu často používa na integráciu laserového čipu s fotonickým čipom na báze kremíka-, ktorý spája svetlo do vlnovodu pomocou okrajovej alebo mriežkovej väzby.
3. Kľúčové ukazovatele výkonnosti
Pri hodnotení alebo výbereoptické vysielače, inžinieri by sa mali zamerať na tieto kľúčové parametre:
vlnová dĺžka:850nm (multi{1}}režim), 1310nm (nulový rozptyl), 1550nm (najnižšia strata). Technológie CWDM a DWDM využívajú viac vlnových dĺžok medzi 1260nm a 1650nm na multiplexovanie delením vlnových dĺžok.
Výstupný optický výkon:Zvyčajne sa meria v dBm. Väčšie prenosové vzdialenosti vyžadujú vyšší výstupný výkon, ktorý sa musí udržiavať pod prahom nelineárneho účinku optického vlákna.
Miera vyhynutia (ER):Pomer priemerného optického výkonu pre logickú „1“ k logickej „0“. Vyšší pomer zhasnutia vedie k lepšiemu pomeru signálu -k-šumu v prijímači a nižšej bitovej chybovosti (BER).
Schéma oka:Intuitívna metrika kvality signálu. Pri vysokorýchlostnom testovaní vysielača musí diagram oka spĺňať normy IEEE alebo špecifikácie masky na oči MSA (Multi{2}}Zmluva o zdrojoch), čím sa zabezpečí minimálne nadmerné chvenie a šum.
Stredová vlnová dĺžka a spektrálna šírka:V prípade systémov DWDM musí vlnová dĺžka vysielača zapadnúť do siete špecifikovanej ITU-T. Užšia spektrálna šírka zvyšuje toleranciu voči chromatickej disperzii.
4. Trendy v odvetví: Vývoj od 400G do 1,6T
Poháňaný exponenciálnym rastom dopytu po šírke pásma zo školenia modelov AI a cloud computingu,optický vysielačtechnológia prechádza bezprecedentnými zmenami:
4.1 Príchod éry single{1}}vlnovej dĺžky 200 G
Optické moduly 800G sa v súčasnosti nasadzujú vo veľkom meradle a interne využívajú architektúry vysielačov, ako je 8x100Gbps alebo 4x200Gbps. Poprední priemyselní výrobcovia vyvíjajú jedno-vlnové 200G EML a kremíkové fotonické modulátory, čím dláždia cestu pre 1,6T optické moduly.
4.2 Zrýchlená komercializácia kremíkovej fotoniky
Tradičné diskrétne vysielače (DFB so samostatným modulátorom) čelia prekážkam z hľadiska nákladov a vysokej{0}}hustoty integrácie. Silikónová fotonika využíva procesy CMOS na integráciu modulátorov na kremíkový substrát v kombinácii s externými alebo hybridnými -integrovanými III-V lasermi, čím sa dosahuje vysoká-výťažnosť a nízka{5}}nákladová-rozsiahla fotonická integrácia.
4.3 Zásuvná optika s lineárnym pohonom (LPO) a spolu{1}}balená optika (CPO)
Na zníženie spotreby energie vo výpočtových centrách AI sa objavuje technológia LPO. Vysielače LPO eliminujú tradičný procesor DSP (Digital Signal Processor) pomocou lineárnych riadiacich čipov na priame riadenie lasera, čím sa znižuje spotreba energie približne o 50 %. Ak sa pozrieme do budúcnosti, cieľom technológie CPO je zbaliť optické vysielače spolu s prepínacím čipom, čím sa zásadne vyrieši problém straty vysokofrekvenčného elektrického signálu v stopách PCB.
4.4 Prelomy v tenkej-fólii Lithium Niobate (TFLN)
V snahe o vyššiu šírku pásma a nižšiu spotrebu energie sa tenkovrstvové lítium-niobátové modulátory stali stredobodom výskumu. V porovnaní s kremíkovými fotonickými a InP modulátormi ponúkajú vynikajúcu linearitu a veľkú šírku pásma, vďaka čomu zohrávajú významnú úlohu vo vysielačoch 1,6T/3,2T ďalšej{2}}generácie.
5. Záver
Optický vysielač nie je len fyzickým východiskovým bodom optickej komunikácie, ale aj „hlavným motorom“ určujúcim šírku pásma siete, prenosovú vzdialenosť a systémové náklady.
Pre priemyselných používateľov je pri výbere riešení s optickými vysielačmi nevyhnutné pozerať sa nad rámec parametra „sadzba“. Komplexné hodnotenie by malo zahŕňať:
Scenár aplikácie:Prepojenie na krátke{0}}vzdialenosti v rámci dátových centier verzus-diaľkové telekomunikačné siete.
Štruktúra nákladov:Riešenia VCSEL sú vhodné pre veľké-aplikácie na krátke{1}}vzdialenosti; EML a kremíková fotonika sú vhodné pre scenáre s vysokým-výkonom.
Spoľahlivosť dodávateľského reťazca:Kapacita vysokorýchlostných laserových čipov-zostáva obmedzená. Rozhodujúci je výber výrobcov s nezávislými schopnosťami výskumu a vývoja čipov alebo stabilnými dodávateľskými reťazcami.
S explóziou dopytu po výpočtovom výkone AI prechádza odvetvie optických komunikácií z tradičného modelu „optiky poháňajúcej elektrinu“ k novej ére „sietí definujúcich optiku“. Ako východiskový bod optickej siete bude každý technologický skok v optických vysielačoch definovať strop šírky pásma pre ďalšiu generáciu digitálnej a inteligentnej infraštruktúry.
