V moderných širokopásmových prístupových sieťachFTTH (Fibre to the Home)sa stala dominantným riešením nasadenia. Keďže dopyt spotrebiteľov po-videu s vysokým rozlíšením, interaktívnej televízii a-vysokorýchlostnom internete neustále rastie,AGC CATV prijímač (prijímač káblovej televízie s automatickým riadením zisku)hrá čoraz dôležitejšiu úlohu v systémoch FTTH. Tento článok poskytuje komplexný prehľad princípov fungovania, technických výhod, scenárov aplikácií a priemyselných trendov prijímača FTTH AGC CATV-, ktorý pomáha čitateľom plne pochopiť tento základný sieťový komponent.
Čo je to FTTH AGC CATV prijímač?

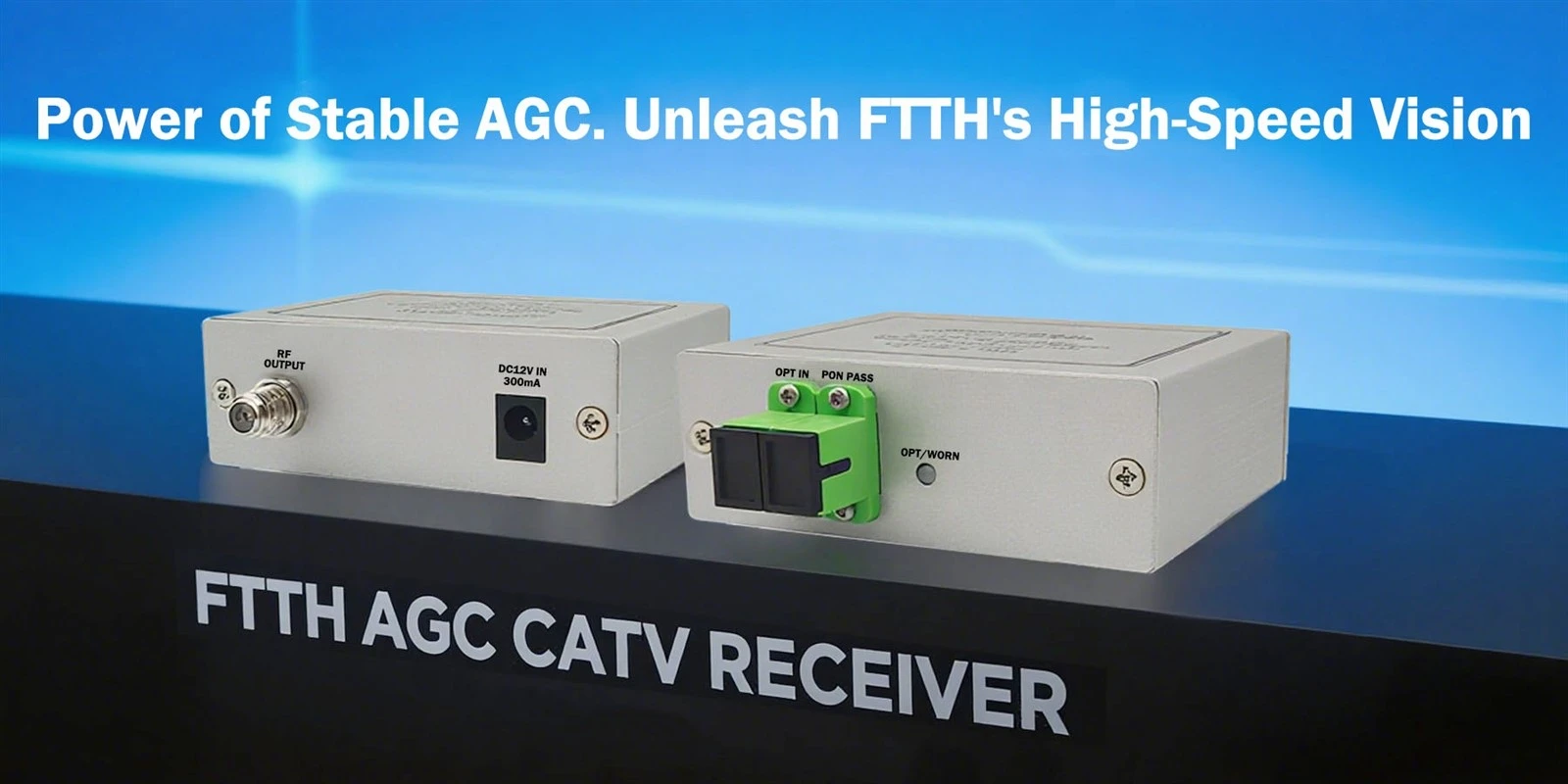

AnFTTH AGC CATV prijímačje špecializované zariadenie na príjem RF (rádiofrekvenčného) signálu určené pre optické-do--domácej siete. Konvertuje analógové alebo digitálne signály CATV prenášané cez optické vlákno späť na signály RF kompatibilné s distribúciou koaxiálnych káblov, čo umožňuje prenos do koncových{4}}zariadení používateľov, ako sú set{5}}top boxy a televízory.
termín "AGC“ znamenáAutomatické ovládanie zisku, technika dynamického zosilňovania signálu, ktorá zaisťuje stabilné úrovne výstupného signálu-aj pri kolísaní vstupného optického výkonu-, čím sa zachováva vysoko-kvalitný prenos videa.
Ako to funguje: Zjednodušený prehľad
Príjem optického signálu: Zariadenie prijíma optické signály CATV (zvyčajne pri vlnovej dĺžke 1550 nm) cez štandardné optické rozhrania, ako je SC/APC, z OLT (Optical Line Terminal) alebo z optického distribučného bodu.
Opto{0}}elektronická konverzia: Integrovaný PIN alebo APD fotodetektor prevádza optický signál na elektrický signál.
AGC spracovanie: Obvod automatického riadenia zisku dynamicky upravuje zosilnenie zosilňovača na základe prichádzajúceho optického výkonu, pričom stabilizuje výstupnú úroveň RF v rámci štandardných rozsahov (napr. 75 ± 3 dBµV).
RF výstup: Spracovaný RF signál je dodávaný cez konektor typu F-do domácej koaxiálnej distribučnej siete používateľa-.
Prečo je AGC také kritické?
V reálnom{0}}nasadení FTTH môžu rozdiely v dĺžke optického spojenia, deliacich pomeroch a okolitej teplote spôsobiť výrazné rozdiely v prijímanom optickom výkone medzi používateľskými koncovými bodmi. Bez AGC:
Nízky optický výkon→ Znížený pomer signálu-k{1}}šumu → Sneženie alebo pixelizácia videa;
Vysoký optický výkon→ Saturácia zosilňovača → Skreslenie signálu a intermodulačné rušenie.
AGC-prijímač CATV automaticky kompenzuje tieto výkyvy,výrazne zvyšuje robustnosť systému a zabezpečuje konzistentnú používateľskú skúsenosť-obzvlášť dôležité vo veľkých{1}}rozdelených sieťach PON (napr. 1:64 alebo vyššie).
Kľúčové technické špecifikácie a kritériá výberu
| Parameter | Typická hodnota/rozsah | Poznámky |
|---|---|---|
| Vstupná vlnová dĺžka | 1550 nm | Kompatibilné so zosilňovačmi EDFA |
| Rozsah optického vstupného výkonu | -10 až +2 dBm (účinný rozsah AGC) | Uprednostňuje sa širší rozsah |
| RF výstupná úroveň | 75 ± 3 dBµV | Vyhovuje normám ako GY/T 106-1999 |
| Frekvenčný rozsah | 47–862 MHz alebo 54–1002 MHz | Podporuje celé spektrum kanálov CATV |
| C/N (pomer hluku-k{1}}nosiča) | Väčšie alebo rovné 50 dB | Kľúčový indikátor kvality signálu |
| CSO/CTB | Menej ako alebo rovné -65 dBc | Meria nelineárne skreslenie |
Pri výbere prijímača uprednostnite dynamický rozsah AGC, plochosť výstupu, spoľahlivosť a podporu protokolov vzdialenej správy (napr. SNMP alebo TR-069).
Aplikačné scenáre
Triple-Play FTTH Networks: Súčasné poskytovanie dátových, hlasových a CATV služieb;
Upgrady vláknitej siete HFC: Výmena starších koaxiálnych zosilňovačov na zvýšenie šírky pásma a pokrytia;
Nový obytný rozvoj / inteligentné komunity: Štandardne sa používa v-domácich koncových jednotkách;
Hotely, apartmánové komplexy (MDU): Centralizované nasadenie znižuje prevádzkové náklady.
Trendy v odvetví a výhľad do budúcnosti
Evolúcia smerom k DOCSIS 4.0 a 10G-PON: Prijímače musia podporovať vyššie šírky pásma a pokročilé modulačné schémy;
Inteligentná vzdialená správa: Integrácia s modulmi internetu vecí pre{0}}hlásenie o stave v reálnom čase a prediktívnu údržbu;
Miniaturizácia a nízka spotreba energie: Splnenie estetických a energetických{0}}požiadaviek v rezidenčných podmienkach;
Podpora 4K/8K Ultra-HD vysielania: Vyžaduje sa zlepšené pomery C/N a linearita.
