Úvod
Keďže optické-sieť{1}}do-domov (FTTH) sa stávajú globálnym štandardom pre vysokorýchlostné širokopásmové pripojenie-, pochopenie kritických komponentov, ktoré zabezpečujú ich výkon, je pre operátorov nevyhnutné. Medzi týmito,FTTH optický prijímačzohráva kľúčovú úlohu pri poskytovaní bezproblémových video, hlasových a dátových služieb koncovým{0}}používateľom. Tento blogový príspevok sa ponorí do základov optických prijímačov FTTH, ich technických špecifikácií a prečo sú dôležité pre prevádzkovateľov sietí.
1. Čo je to optický prijímač FTTH?

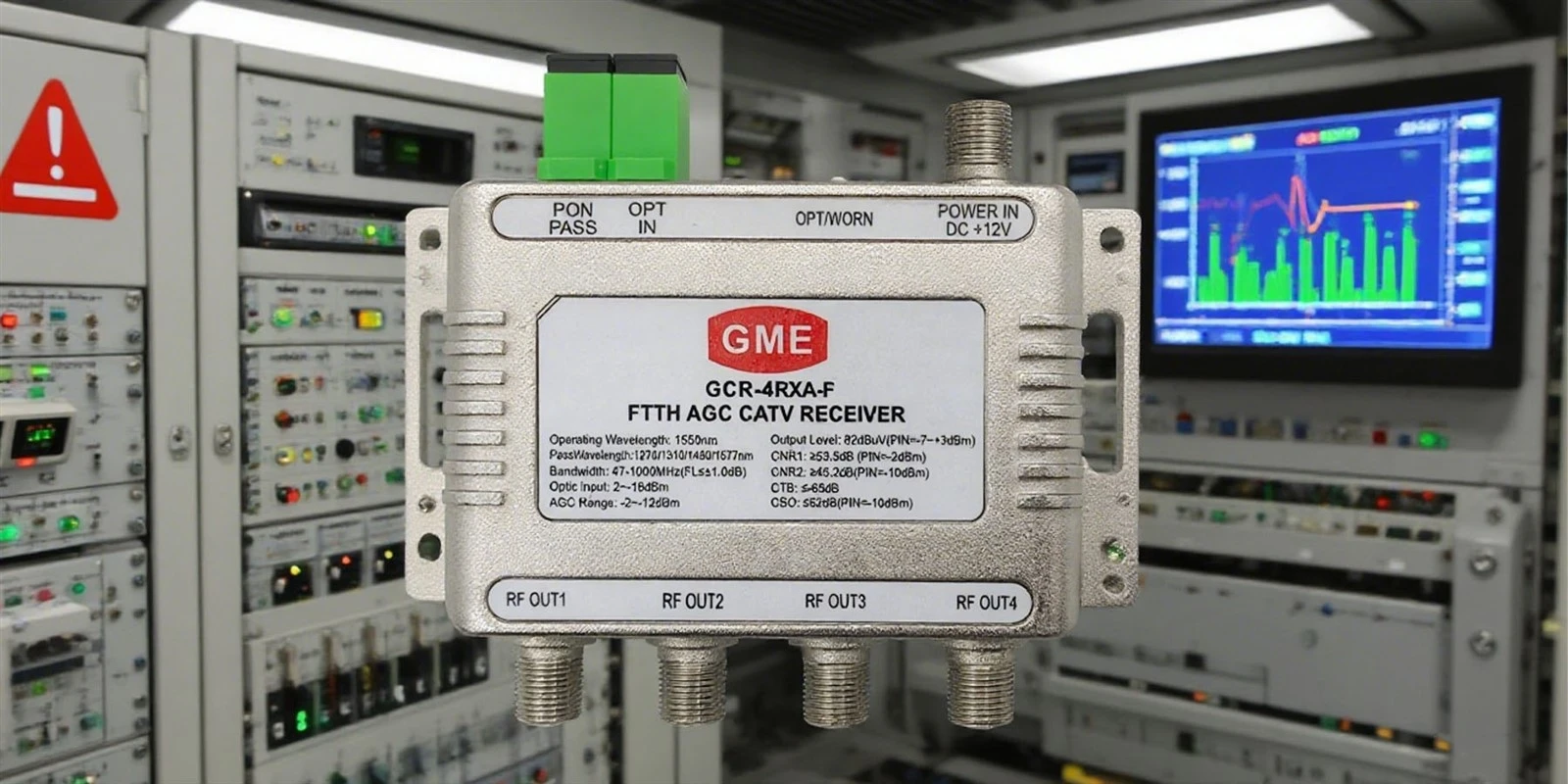

Optický prijímač FTTH je zariadenie inštalované v priestoroch užívateľa (napr. v domácnostiach alebo kanceláriách) na konverziu optických signálov prenášaných cez optické káble na elektrické signály na distribúciu cez koaxiálne káble alebo siete Ethernet. Slúži ako most medzi pasívnou optickou sieťou (PON) a-zariadeniami orientovanými na zákazníka (napr. set-top boxy, smerovače alebo televízory).
Kľúčové funkcie:
Fotoelektrická konverzia: Prevádza svetelné signály (zvyčajne pri vlnových dĺžkach 1310nm/1550nm) na RF elektrické signály.
Zosilnenie signálu: Zvyšuje silu signálu na zabezpečenie optimálnej výstupnej úrovne (napr. 72–95 dBμV).
Zníženie hluku: Minimalizuje degradáciu signálu pomocou nízkošumových zosilňovačov{0} (bežná je technológia GaAs).
2. Kľúčové komponenty a ako fungujú
Moderné optické prijímače FTTH integrujú pokročilé komponenty na zvýšenie spoľahlivosti a výkonu:
Fotodióda: Zvyčajne PIN fotodióda, ktorá premieňa svetlo na elektrické signály s vysokou kvantovou účinnosťou (70–90 %) a nízkym tmavým prúdom.
Impedančná sieť: Zabezpečuje efektívny prenos signálu medzi fotodiódou a zosilňovačom.
Nízko{0}}šumový zosilňovač (LNA): Rozhodujúce pre zachovanie integrity signálu; často postavené pomocou čipov GaAs pre minimálny šum.
AGC na báze mikroprocesora-: Automaticky upravuje zosilnenie na základe úrovní vstupného výkonu (napr. -18dBm až 0dBm) na stabilizáciu výstupu.
Filtre WDM: Povoľte služby trojitého{0}}prehrávania (video, hlas, dáta) oddelením vlnových dĺžok (napr. 1310nm/1490nm/1550nm).
Pracovný princíp:
Optické signály vstupujú do prijímača cez konektor SC/APC alebo FC/APC. Fotodióda ich prevádza na elektrické signály, ktoré sú potom zosilnené, filtrované a vyvedené cez RF porty (napr. konektory typu F-).
3. Technické špecifikácie, ktoré by mali operátori vedieť
Pre operátorov si výber správneho optického prijímača vyžaduje pozornosť na tieto parametre:
| Parameter | Typická hodnota | Dôležitosť |
| Rozsah vlnovej dĺžky | 1100 až 1600 nm | Kompatibilita so systémami PON (GPON/EPON). |
| Rozsah vstupného výkonu | -18 dBm až 0 dBm | Určuje citlivosť a dynamický rozsah. |
| Výstupná úroveň | 72–95 dBμV | Zabezpečuje dostatočnú silu signálu pre zariadenia koncových{0}}používateľov. |
| Hlukové číslo (NF) | Menšia alebo rovná 2,5 dB | Rozhodujúce pre udržanie kvality signálu (CNR väčšie alebo rovné 52 dB). |
| MER | Vyššia alebo rovná 32 dB | Nevyhnutné pre integritu digitálneho signálu (napr. pre IPTV). |
| Spotreba energie | <1–3 W | Červené prevádzkové náklady a tepelný manažment. |
4. PrečoOptické prijímače FTTHZáležitosť pre operátorov
Nákladová efektívnosť: Moderné prijímače zjednodušujú{0}}konektivitu poslednej míle a nahrádzajú drahú medenú infraštruktúru.
Budúce-kontroly: Podpora aplikácií s vysokou{0}}šírkou pásma (napr. 4K/8K video, IoT) a rýchlosť prenosu dát až 10 Gb/s.
Používateľská skúsenosť: Funkcie ako automatické riadenie zisku (AGC) zaisťujú stabilný výkon napriek kolísaniu vstupného výkonu.
Trojitá-integrácia Play: S technológiou WDM dokáže jeden prijímač spracovať video, hlas a dáta.
5. Úvahy o nasadení
Odolnosť voči životnému prostrediu: Vyberte si prijímače so širokými prevádzkovými teplotami (-40 stupňov až 85 stupňov) pre vonkajšie použitie.
Flexibilita AGC: Rozhodnite sa pre prijímače s programovateľnými rozsahmi AGC (napr. -12dBm až -2dBm), aby ste sa prispôsobili odchýlkam siete.
Bezpečnosť a spoľahlivosť: Uprednostnite modely s prepäťovou ochranou (napr. vyhovujúce IEC 1000-4-5), aby ste predišli poškodeniu v dôsledku napäťových špičiek.
6. Budúce trendy
Miniaturizácia: Kompaktné dizajny (napr. 75 mm × 66 mm × 28 mm) pre priestorovo-obmedzené inštalácie.
Funkcie-úspory energie: Infračervené senzory na vypnutie nepoužívaných prijímačov.
Vylepšená citlivosť: Výskum koherentných prijímacích techník pre lepší výkon.
FTTH optické prijímačesú nevyhnutné na poskytovanie-kvalitných širokopásmových služieb. Pochopením ich technických nuancií a rozvíjajúcich sa možností môžu prevádzkovatelia sietí optimalizovať investície, zvýšiť spokojnosť používateľov a vybudovať robustné siete pripravené na budúcnosť-.
