Aký je rozdiel medzi OLT a ONT?

V dnešnom svete je rozsiahle nasadenie vláknitých sietí chrbtovou kosťou digitálnej transformácie miest, podnikov a poskytovateľov služieb. Je dôležité pochopiť rozdiel medzi terminálmi optických línií (OLTS) a optickými sieťovými terminálmi (ONT).

Musíte presne pochopiť, ako a kde Olts a Onts zapadajú do svojej pasívnej optickej siete (Pon). Rôzne možnosti ovplyvňujú každé kritické rozhodnutie, ktoré urobíte, vrátane plánovania pokrytia, časových harmonogramov nasadenia, testovania kompatibility a pokračujúcej údržby.

Ste pripravení upgradovať váš projekt FTTX? Kontaktujte nás ešte dnes! Či už hľadáte nasadenie vysokokapacitných OLT v centrálnej kancelárii alebo na hraniciach v prostrediach rezidenčných, podnikových alebo dátových centier, môže pomôcť Electronics Good Mind Electronics. Ponúkame plne prispôsobené systémy FTTX s rýchlym dodávaním, vrátane dizajnu ODM, modulárneho hardvéru, opravných káblov s vysokou hustotou a podpory end-to-end.

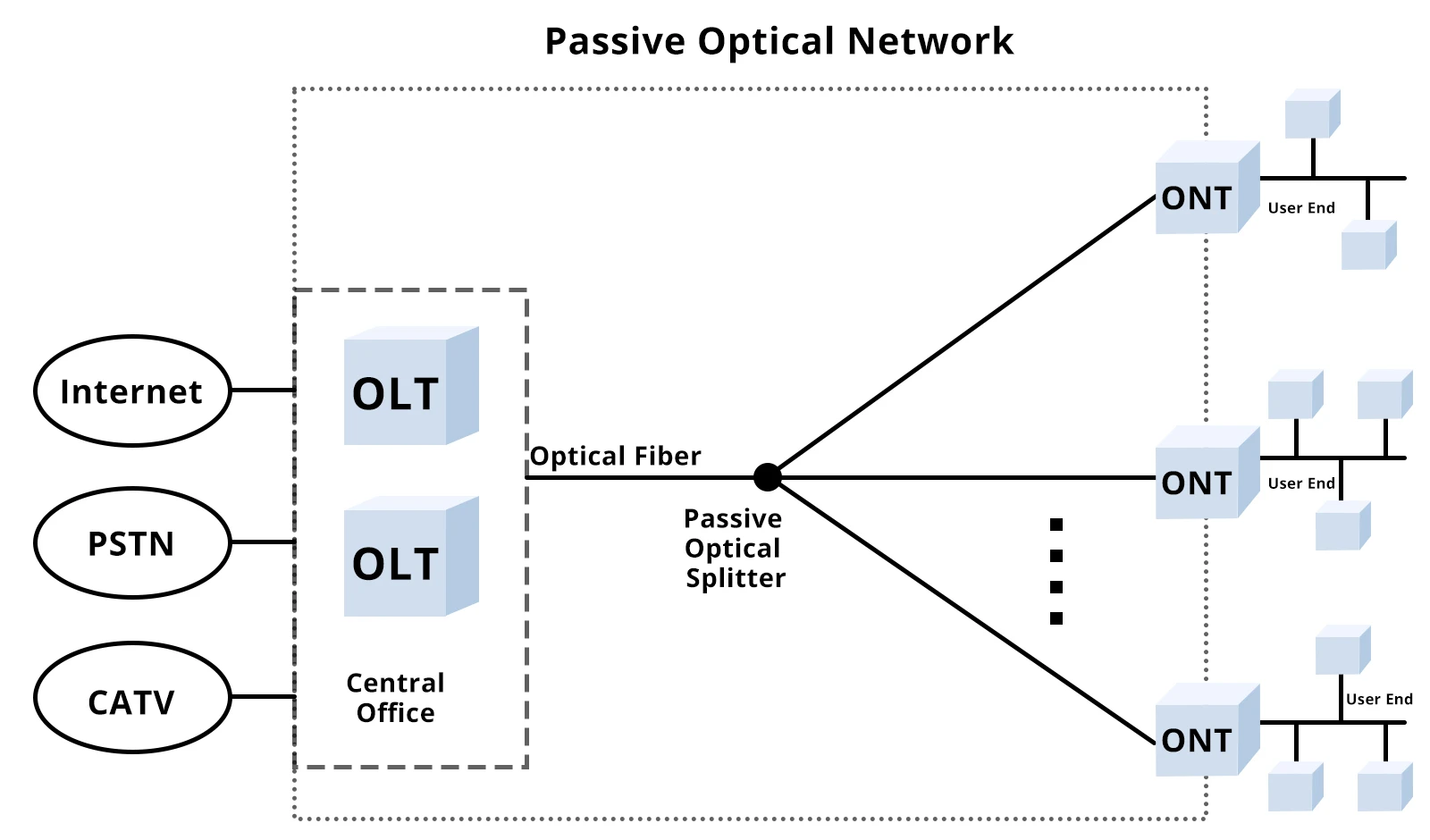

Prehľad architektúry poníka

Pasívna optická sieť (Pon) je postavená okolo dvoch hviezdnych hráčov: OLT v ústrednej kancelárii poskytovateľa služieb a Onts zastrčené v používateľských domoch alebo obchodných priestoroch. V tomto nastavení beží od OLT do pasívneho štiepania jeden optický kábel vlákna, ktorý sa rozvetví na viacnásobné ONT bez akejkoľvek aktívnej elektroniky medzi nimi. Tento „pasívny“ bit robí distribúciou údajov jednoduchšie a nákladovo efektívnejšie.

• OLT (terminál optickej čiary): Pôsobí ako kontrolný centrum. Spravuje pridelenie šírky pásma, agreguje prenos a prevádza elektrické signály z základnej siete na optické signály prenosu cez vlákno.
• ONT (terminál optickej siete): Nachádza sa na zariadení na strane používateľa, kde prijíma údaje, dekapsuluje optický signál vysielaný OLT a otočí ho späť na elektrický signál, ktoré môžu skutočne použiť smerovače, počítače alebo prístupové body.

Spoločne OLT a ONT tvoria bezproblémový optický distribučný reťazec. OLT organizuje prenos proti prúdu a po prúde v sieti vlákien, zatiaľ čo každá ONT spracováva konečnú míľu doručenia, čím sa zabezpečí, že budete mať spoľahlivý internet vlákien presne tam, kde ho potrebujete.

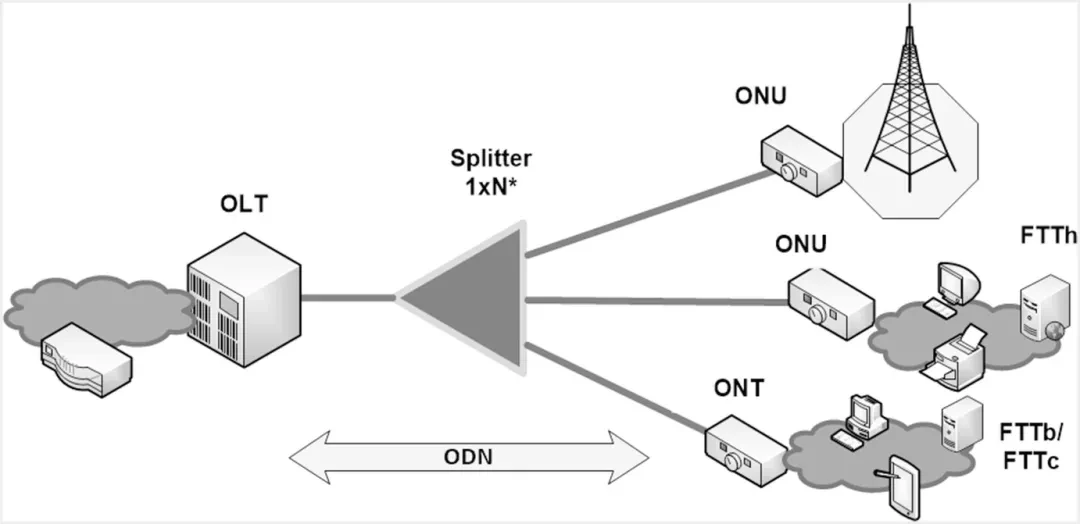

Čo je OLT (terminál optickej čiary)

OLT znamená optický terminál čiary. Vo svete sietí z optických vlákien je to kontrolné centrum, ktoré prináša vysokorýchlostné internetové služby zo základnej siete do vašej PON (pasívna optická sieť).

Zvyčajne nájdete OLT zasunuté v ústrednej kancelárii, dátovom centre alebo stránkach s hlavou. Odtiaľ hovorí na desiatky alebo dokonca stovky optických sieťových terminálov (ONT) v teréne, na celom optickom kábele s jedným vláknom a pasívnym štiepkou.

Funkcia

• Agregácia údajov a multiplexovanieOLT zhromažďuje prenos z každého ONT a kombinuje prúdy proti prúdu a po prúde do zvládnuteľného toku.
• Správa a plánovanie smerom na smerovanie/po prúdePrideľuje to časové sloty a šírku pásma, takže aplikácie citlivé na latenciu (ako hlas alebo video) majú prioritu a každý má konzistentný zážitok.
• Konverzia signálu (elektrické ↔ optické)Elektrické signály z chrbtice ISP sa zmenia na ľahké impulzy na distribúciu a potom sa pri návrate údajov prevedú späť.

Komponenty

• Procesorový a riadiaci modulPôsobí ako mozgy, prevádzkujú protokoly a monitorovací výkon.
• Zaregistrujte sa pamäť (RM)Ukladá konfiguračné súbory a prevádzkové parametre.
• Optické modulyOvládače laserových ovládačov a po prúde fotodiód manipulujú s prepínaním svetla až elektrickým spôsobom.
• Napájanie a dizajn redundancieHot -shaptabilné napájacie jednotky a záložné komponenty udržiavajú sieť online online aj počas zlyhaní hardvéru.

Čo je ONT (terminál optickej siete)

ONT znamená terminál optickej siete (niekedy nazývaný jednotka optickej siete alebo ONU). Je to zariadenie, ktoré prináša vaše vláknité internet priamo do vášho používateľa domov, kancelárie alebo kampusu a pôsobí ako posledný most medzi PON a miestnou sieťou.

Nájdete Onts zasunuté na bočnom zariadení na strane používateľa na stene v rezidencii, nainštalované v skrini IT v podniku alebo sedíte v telekomunikačnom skrinke v areáli. Sú to koncové body, ktoré prijímajú údaje z OLT cez jeden optický kábel vlákna a odovzdajú ich smerovače, spínače alebo prístupové body Wi -FI.

Funkcie ONT

• Dekapsulácia optického signálu a demoduláciaONT odstraňuje rámovanie PON a otočí svetelné impulzy späť do elektrického signálu, ktoré vaše zariadenia môžu porozumieť.
• Správa kanálov proti prúdu/po prúdeIT vyrovnáva a naplánuje prevádzku tak, aby hlasové hovory, toky videa a hromadné prenosy súborov dostanú spravodlivé ošetrenie a keď je čas odosielať údaje späť, ONT odošle používateľské údaje proti prúdu v priradenom časovom úseku.

ONT komponenty

• Optický modul na prevod svetla na elektrinu (a naopak).
• Ethernetové porty, plus voliteľné rozhrania WiFi a CATV na dodávku viacerých služieb.
• Indikátory rozhrania a stavu riadenia, aby inžinieri mohli monitorovať spojenie zdravie a výkon.
• Napájací zdroj určený pre prevádzku s nízkou spotrebou, 24/7.

Charakteristiky nasadenia ONT

ONT sú postavené tak, aby boli kompaktné a energeticky efektívne, čo uľahčuje montáž v tesných priestoroch a udržiavať v pohode. Ich zjednodušený dizajn znamená rýchlejšie inštalácie, rýchlejšie aktualizácie firmvéru a priame tímy diaľkového monitorovania-tak údržby sa môžu zamerať skôr na škálovanie siete ako na prenasledovanie jednotlivých jednotiek.

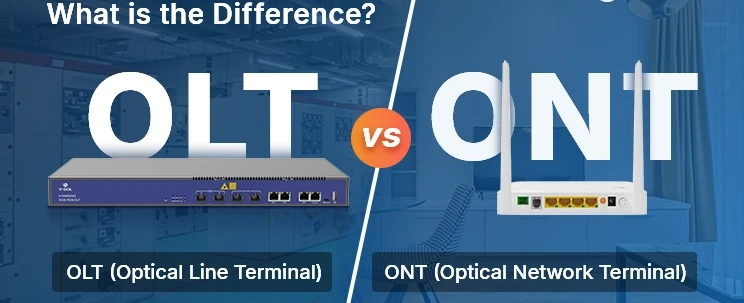

Aký je rozdiel medzi OLT a ONT?​​​​​​​

• Poloha a pokrytie

Terminál Optical Line (OLT) žije v ústrednej kancelárii poskytovateľa služieb a organizuje prenos v celej sieti vlákien. Jeden OLT môže podporovať desiatky alebo dokonca stovky koncových bodov po prúde.

Naopak, každý ONT sedí v jednom používateľovi, kancelárii alebo v areáli. Zaoberá sa pripojenie pre zariadenia tohto miesta, takže pokrytie je striktne bodové, prispôsobené individuálnym prístupovým potrebám.

• Funkčná úloha

OLT pôsobí ako centrum plánovania siete, agreguje toky proti prúdu a po prúde, vykonáva presadzovanie kvality služieb (QoS) a premieňa elektrické signály z jadra na distribúciu optických impulzov.

Medzitým ONT pôsobí ako lokálny signálny most, ktorý dekapuluje tento optický signál vysielaný z OLT, demoduluje ho späť do elektrického signálu a odovzdá ho do prevádzkových zariadení, prepínačov, prístupových bodov Wi-FI alebo boxov CATV.

• Faktor a kapacita hardvéru

OLT sú zvyčajne namontované na stojane, s ponorovými portami s vysokou hustotou (16, 32, 64+), redundantnými napájacími zdrojmi a robustnými chladiacimi systémami. Táto architektúra viacerých portov ich robí ideálnymi pre telekomunikačné alebo veľké podnikové nasadenia.

ONT sú kompaktné zariadenia na stolných v štýle určené pre jeden predpoklad. Často obsahujú hŕstku ethernetových portov plus voliteľné rozhrania Wi-Fi alebo CATV a čerpajú minimálny výkon pre ľahkú inštaláciu v tesných priestoroch.

• Správa dopravy a manipulácia so signálmi

Na strane siete OLT centrálne riadi predpredajné aj po prúde, prideľuje časové sloty tak, aby služby citlivé na latenciu získali prioritu a celková šírka pásma je spravodlivo zdieľaná vo všetkých pripojených ONT.

Na okraji sa ONT zameriava na konverziu jedného používateľa „prijíma dáta“ nad vláknom, pakety vyrovnávacích pamätí a prenáša užívateľské údaje proti prúdu v priradenom časovom priemysle, čím sa zabezpečí, že každé zariadenie získa elektrický signál, ktorý potrebuje.

• Škálovateľnosť a podpora používateľa

Škálovateľnosť na strane OLT znamená pridanie ďalších kariet Pon alebo dokonca prepojenie viacerých OLT, aby ste rozšírili svoju sieťovú stopu. Je postavený tak, aby rástol so zvyšujúcou sa základňou predplatiteľa alebo veľkosti kampusu.

Pokiaľ ide o ONTS, škálovateľnosť sa premieta do ľahkého nasadenia ďalších jednotiek-nových domov alebo budovy dostane svoj vlastný ONT. Podpora je podobne lokalizovaná: ak má jeden ONT problém, nenaruší zvyšok siete, čím sa dokončí údržba a riešenie problémov.

Ako Olt a Ont riešia vaše najvyššie výzvy

Akonáhle pochopíte rozdiel medzi OLT a ONT, budete v závislosti od vášho poslania čeliť rôznym výzvam, pokiaľ ide o pokrytie, plánovanie, kompatibilitu a pokračujúcu podporu. Tu je to, ako správne nastavenie Pon môže vyhovieť vašim rôznym potrebám:

• Telekomunikačné operátori a obecná infraštruktúra

Keď zavádzate pasívnu optickú sieť v meste (PON), dva najväčšie ciele sú široké pokrytie siete vlákien a rocková dostupná doska. Výber terminálu optickej línie (OLT) s modulárnymi portami ponorov vám umožňuje hladko mierky, pretože nové štvrte prichádzajú online, zatiaľ čo strategicky umiestnené ONT zaisťujú konzistentné dodávky internetu z vlákien do každého rohu ulice. Redundantné napájacie zdroje a záložné odkazy vám pomôžu splniť prísne SLA, takže vaša internetová služba zostane živá, aj keď jeden komponent potrebuje údržbu.

• Developeri a manažéri nehnuteľností

V realitných projektoch sú načasovanie a rozpočet všetko. Kompaktné optické sieťové terminály (ONTS) zjednodušujú inštaláciu v apartmánoch, bytoch alebo kancelárskych podlahách, čím sa skrátia čas nasadenia o týždne. Štandardizáciou na preukázanej platforme OLT/ONT sa tiež uzamknete v predvídateľných nákladoch na hardvér a vyhnete sa prekvapujúcim poplatkom počas zostavenia. Navyše, funkcie automatizovaného zabezpečovania znamenajú, že váš tím údržby trávi menej času manuálnymi konfiguráciami a viac času udržiavaním šťastných obyvateľov.

• Veľké podniky a tímy IT Campus

Vaša sieť kampusu musí podporovať všetko od misijného kritického VOIP po vysokovýkonné výpočtové klastre. To znamená, že kompatibilita je kľúčová: potrebujete OLT, ktoré hovoria dnešné protokoly GPON alebo XGS -PON a ONT, ktoré odovzdávajú čisté elektrické signály do vašich spínačov a prístupových bodov. Budovanie v portoch s ďalšími pondou a budúcim odrazom s optikou s vyššou rýchlosťou vám umožňuje pridávať budovy alebo laboratóriá bez toho, aby ste vyrastali hardvér.

• Integrátor

Integrátori žijú a dýchajú riešenia koncových koncov, ale PON môže zaviesť integračné bolesti hlavy, keď sa rozhrania dodávateľov a riadiace nástroje nezostaví. Unifikovaný modul riadenia vo vašom OLT v kombinácii s ONT, ktoré podporujú štandardné SNMP alebo TR - 069, zefektívňujú zabezpečovanie a riešenie problémov. Táto konzistentnosť v rámci komponentov optických distribúcií znižuje odvádzanie prstov a urýchľuje časovú službu pre vašich klientov.

• Prevádzkovatelia dátových centier

V prostredí dátových centier nie sú nedodržané dodržiavanie predpisov, spoľahlivosť a presadzovanie SLA. Nasadenie OLT s vysokou hustotou vo vašej centrálnej kancelárii vám umožní agregovať masívne objemy vlákien, zatiaľ čo robustné Onts na okraji zaisťujú deterministickú výkonnosť s nízkym lekciou. Vyhľadajte vybavenie, ktoré je certifikované podľa priemyselných štandardov a ponúka granulárne ovládacie prvky QoS-takže môžete zaručiť prevádzkovú dobu a splniť požiadavky na audit bez toho, aby ste nafúkli svoju stopu alebo účet za elektrinu.

Ako zvoliť správnu kombináciu OLT & ONT

Pokiaľ ide o vybudovanie rockovej pasívnej optickej siete (PON), výber pravého terminálu optického linky (OLT) a OPTICKÝ NIEČO (ONT) DUO je polovica bitky. Tu je priamy kontrolný zoznam, ktorý usmerňuje vaše rozhodnutie:

• Posúdenie požiadaviek

Potreby šírky pásma: Odhadnite vrchol po prúde a prenosu smerom na miesto na mieste. Ak si každé miesto vyžaduje 2,5 Gbps alebo viac, zvážte OLT a OLT a OLT XGS -Pon, ktoré podporujú rozhrania 10 Gbps.

Hustota prístavu: Priraďte počet portov Pon na vašom OLT s celkovým počtom ONT, ktorý dnes očakávate, a naplánujte si zajtra. Pomer rozdelenia 1:32 znamená, že jeden port Pon môže slúžiť až 32 koncových bodov používateľov, ale môžete sa rozhodnúť pre 1:16, aby ste zaistili svetlú výšku.

Rozpočet: Skontrolujte optické rozpočty na optických kábloch vlákna. Do vášho rozpočtu jesť dlhšie vzdialenosti alebo viac rozdeľovačov, preto si vyberte vysielače a ONT s dostatočnou spúšťajúcou silou a citlivosťou na prijímač.

Budúce rozšírenie: Vyhľadajte modulárny podvozok OLT s ďalšími slotmi alebo kartami PON s horúcimi hodinami. Týmto spôsobom môžete pridať viac ONT, keď rastie vaša základňa predplatiteľa alebo počet zariadení.

• Poverenia dodávateľov a dodržiavanie predpisov

Podpora štandardov: Overte certifikácie ITU - T (GPON, XGS -PON) a IEEE (EPON), aby ste zaistili interoperabilitu.

Regulačné požiadavky: Potvrdenie, že vybavenie spĺňa pravidlá miestnych telekomunikačných orgánov a predpisy o bezpečnosti-najmä v projektoch mestskej alebo vládnej infraštruktúry.

• Údržba a služba

Záruka a SLA: Zamerajte sa na aspoň na trojročnú záruku so zaručenými časmi výmeny.

Riadenie: Uistite sa, že modul riadenia OLT a každé protokoly podpory ONT, ako sú SNMP alebo TR - 069, pre zabezpečenie nulového zadku.

Vylepšenia firmvéru: Spýtajte sa na politiky aktualizácie firmvéru a či váš dodávateľ poskytuje automatizované aktualizácie na poli, aby sa udržali aktuálne funkcie QoS.

Dodržiavaním tohto šírky pásma s kontrolou, počty portov, rozpočty na energiu, certifikácie a podporu-pristanete na párovanie OLT/ONT, ktoré vyhovuje výkonnostným cieľom vašej siete a rozpočtovými obmedzeniami.

Záver

Aby sa zabalil, terminál optickej čiary (OLT) slúži ako centrálny prenos agregujúca príkaz, presadzuje QoS a premieňa elektrické signály na svetlo, zatiaľ čo terminál optickej siete (ONT) pôsobí ako lokálny most, čím sa dekapuje, že sa rozsvieti späť do elektrických signálov pre zariadenia koncových používateľov.
