Popis

250 až 2150 MHz DBS zosilňovač so ziskom 25 dB, napájaním LNB a kompenzáciou strmosti.

Situácia

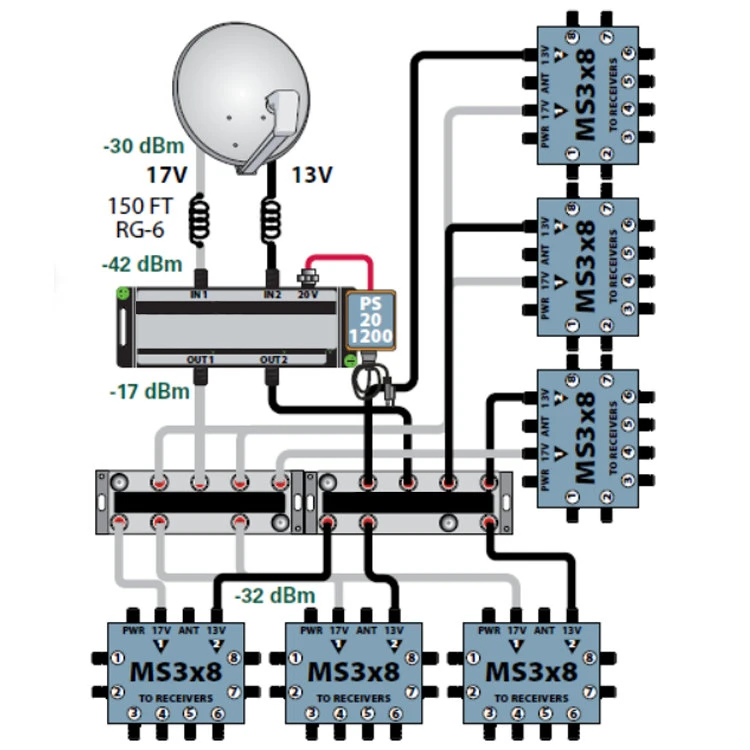

Signály DBS 250 až 2150 MHz z duálneho LNB je potrebné napájať, uzamknúť polaritu a zosilniť, aby bolo možné napájať viacero prepínačov.

Riešenie

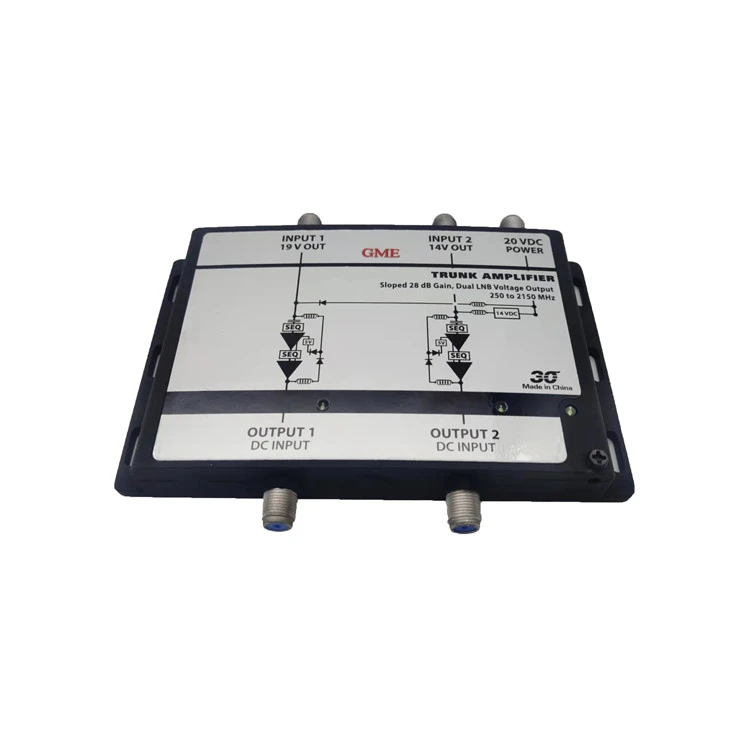

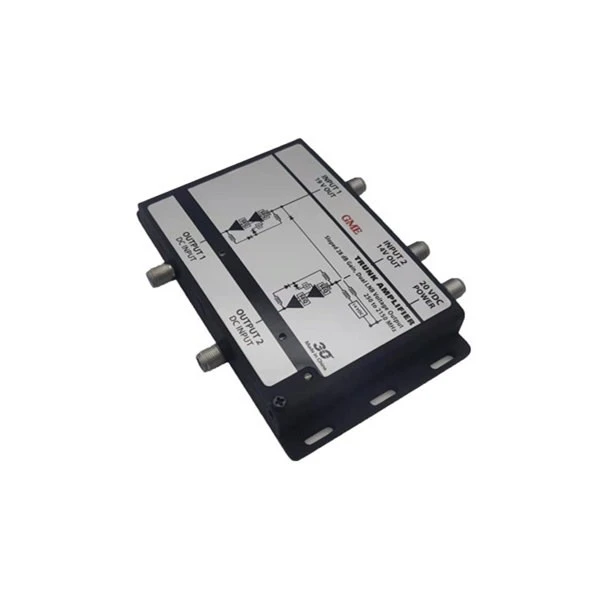

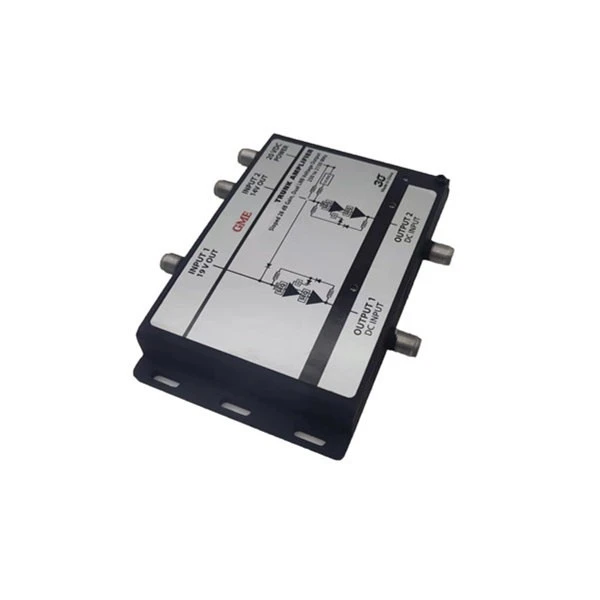

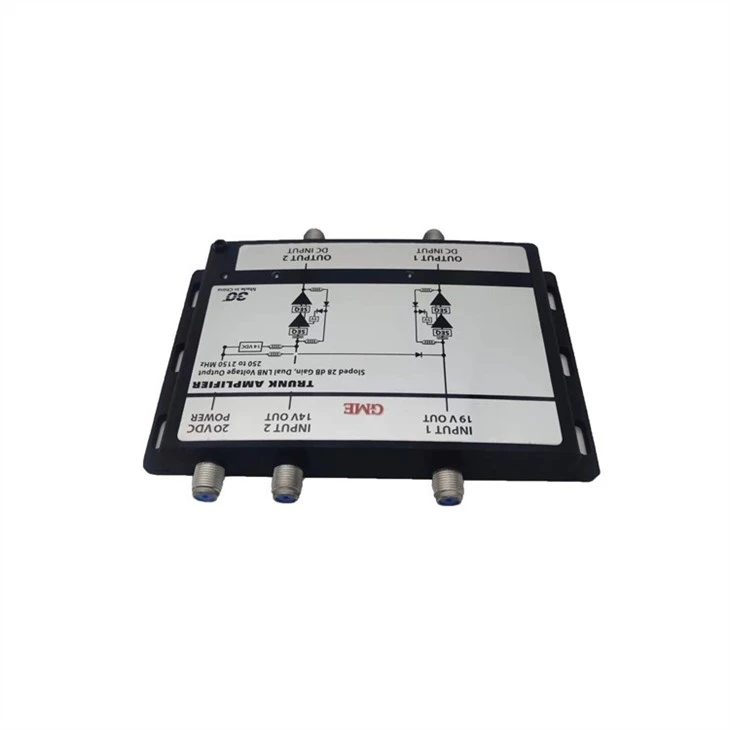

28 dB DUÁLNY LNB zosilňovač Model SD TA282-T napája duálny LNB DBS, zosilňuje signály a vopred zvýrazní vysoké frekvencie, aby kompenzoval sklon kábla.

Špecifikácia

Miesto pôvodu: Guangdong, Čína
Číslo modelu: GDAMP-018 (SD TA282-T)
ITEM	TYPICKÝ	LIMIT QC	SKÚŠOBNÉ PODMIENKY
Frekv. Rozsah			250-2150 MHz
Získať
	+20dB	+18dB min	950 MHz
	+24dB	+22dB min	1750 MHz
	+28dB	+26dB min	2150 MHz
Plochosť
Vrátane sklonu	± 0,2 dB	± 0,5 dB max	Akékoľvek pásmo 24 MHz
Svah	6 dB	5 dB min	250-2150 MHz
Návratová strata
Vstup/Výstup	-12 dB	-10dB min	250-2150 MHz
Izolácia
Krížová polarizácia	-35 dB	-30dB min	250-2150 MHz
Vstup do vstupu	-35 dB	-30dB min	250-2150 MHz
Výstup na výstup	-35 dB	-30dB min	250-2150 MHz
Možnosť vstupu
kompresia 1dB	96 dBuV	Max. 95 dBuV	Na vstupe 950 MHz
Pokles jednosmerného napätia		1,2 V DC max	Výstup na vstup
Impedancia		75 ohmov	Vstupný/výstupný port
Konektor		F Typ samica	Všetky porty
Výstupné napätie na vstupnom porte
Vstupný port 1		19±0,5V DC	500mA zaťaženie
Port Input2		13±0,5V DC	500mA zaťaženie

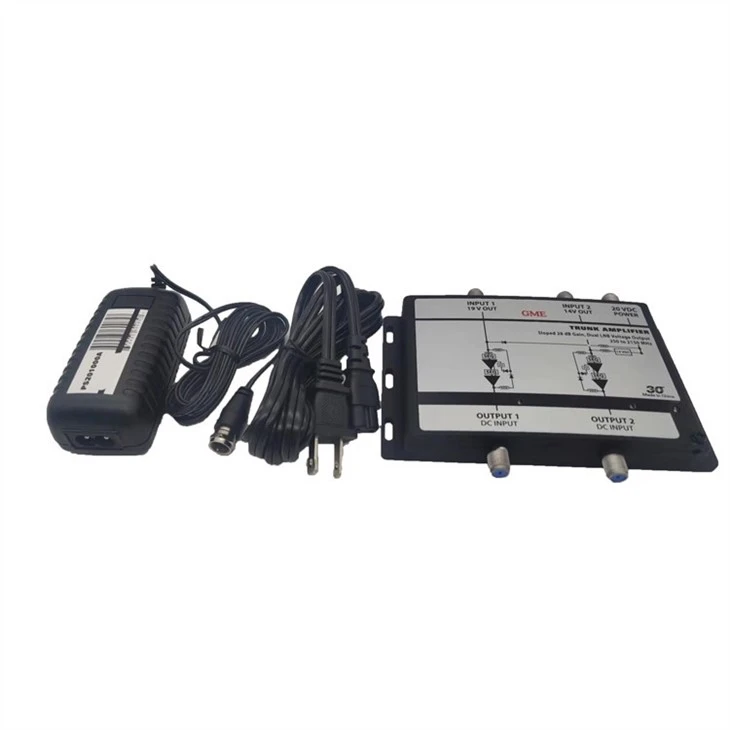

Napájací adaptér
Vstup		100-240VAC, 50/60Hz
Výstup		20 V DC, 1200 mA
Úroveň CEC		VI
