Popis

DBS, OTA, CATV, linkový napájaný zosilňovač 54 až 3 000 MHz s dopredným zosilnením a sub{2}}pásmom 2 až 42 MHz s pasívnou spätnou väzbou.

SITUATION

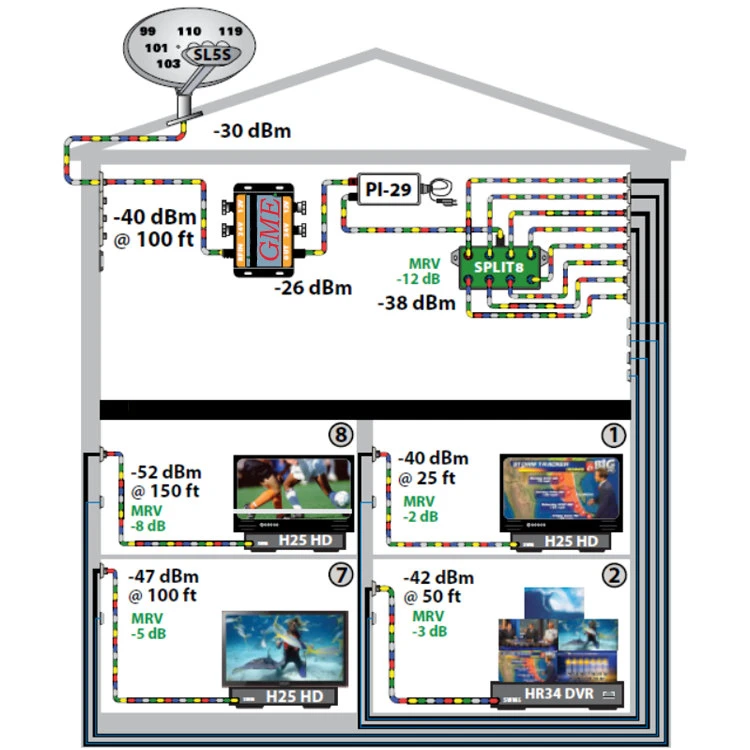

Výstup prepínača LNB alebo DBS je rozdelený do viacerých miestností alebo bytov a úrovne signálu prijímača sú na vzdialených miestach nízke.

RIEŠENIE

ModelLA141Zosilňovač zosilňovača zosilňuje úrovne káblového signálu a signálu DBS nastavením straty 150 stôp RG-6 pri prenose riadiacich signálov dátového modemu a prijímača z prijímača do prepínača.

SÚVISIACE ÚVAHY

Tento produkt je univerzálny koaxiálny zosilňovač. Tento zosilňovač Gain In Line pracuje s OTA, CATV, DBS a SWM. Zahŕňa pasívny 22 kHz až 42 MHz spätný-pásmo. Model SD SWMA2 obojsmerne prenáša 2 až 806 MHz, pásmo MoCA E a riadiace signály prijímača pre aplikácie, kde sa vyžaduje MoCA na vstupe a výstupe zosilňovača.

Špecifikácia

Miesto pôvodu: Guangdong, Čína

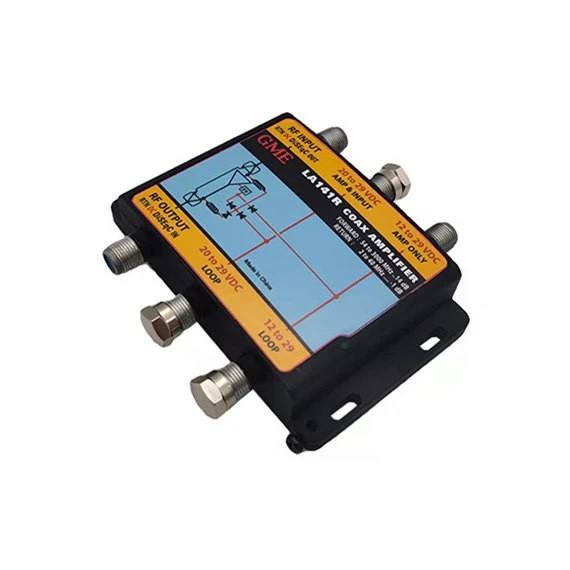

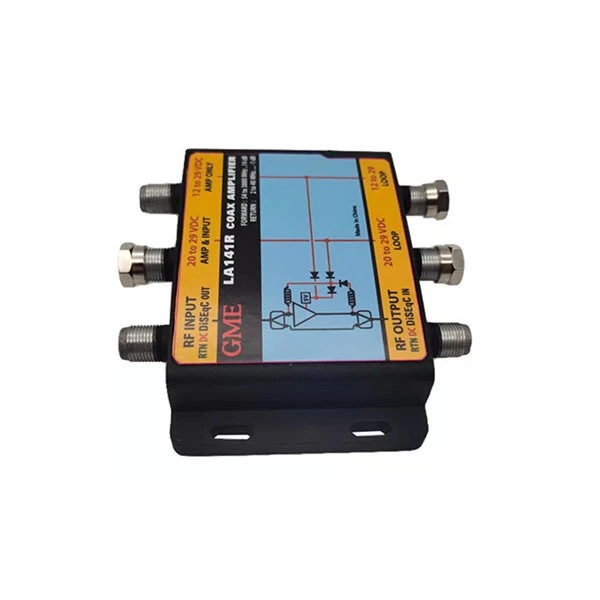

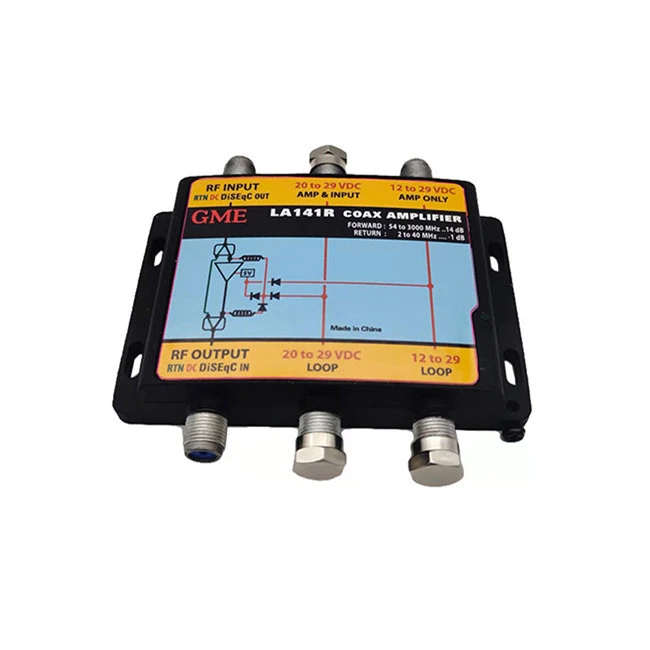

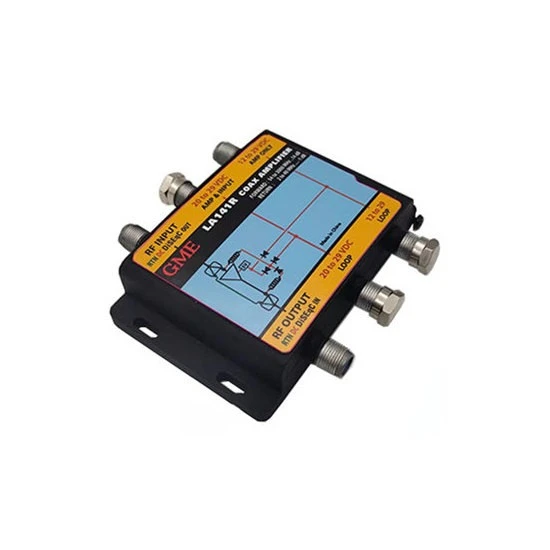

Číslo modelu: GDAMP-009 (LA141)
ITEM	TYPICKÝ	LIMIT QC	SKÚŠOBNÉ PODMIENKY
Frekv. Rozsah
Cesta vpred			950-2150 MHz
Spiatočná cesta			22 kHz - 3 MHz
Získať
	+11dB	+10dB min	950 MHz
	+12dB	+11dB min	1450 MHz
	+14dB	+13dB min	1750 MHz
	+15dB	+14dB min	2150 MHz
	+14dB	+13dB min	2400 MHz
Strata vloženia	-1,2 dB	-2,5 dB Max	22 kHz - 3 MHz
Návratová strata
Vstup	-15 dB	-12dB min	950-2150 MHz
	-12 dB	-10dB min	2151-2400 MHz
Výstup	-12 dB	-10dB min	950-2150 MHz
	-13 dB	-11dB min	2151-2400 MHz
Možnosť vstupu
kompresia 1dB	112 dBuV	110 dBuV max	Na vstupe 950 MHz
Pracovné napätie		12-21Vdc
Impedancia		75 ohmov	Vstupný/výstupný port
Konektor		F Typ samica	Vstupný/výstupný port
