Popis

Obojsmerné distribučné zosilňovače Push Pull sú dvojcestné- širokopásmové širokopásmové vnútorné distribučné zosilňovače profesionálnej kvality. Tieto zosilňovače sú ideálne pre viac-kanálové RF distribučné systémy, pričom vstupným zdrojom je „káblový výstup“ alebo výstup MATV/SMATV/CATV koncovej stanice.

Dvojité push{0}}ťahovacie hybridné moduly na udržanie dobrého C/N pri použití ovládania zosilnenia a náklonu.
Pasívna a aktívna návratová cesta.
Zabudované-premenlivé ovládanie zosilnenia a sklonu a výstupné testovacie porty.
Prechodová ochrana vedenia.

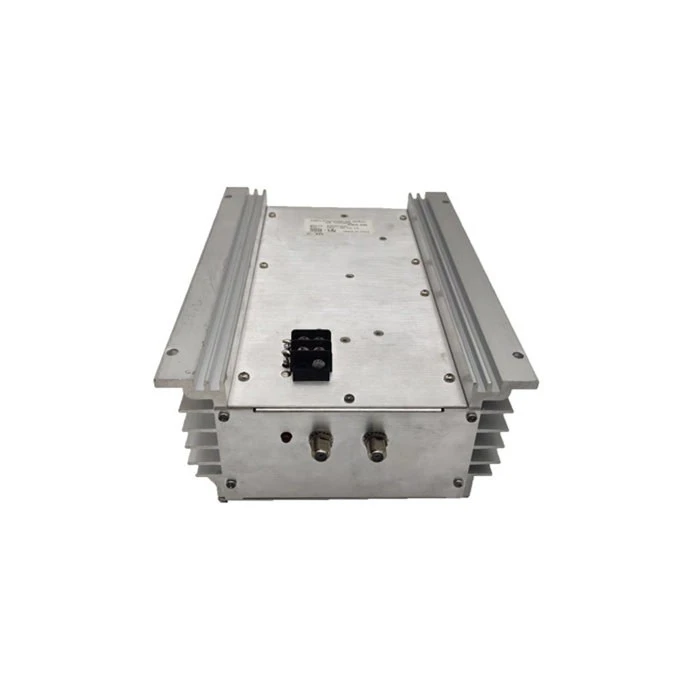

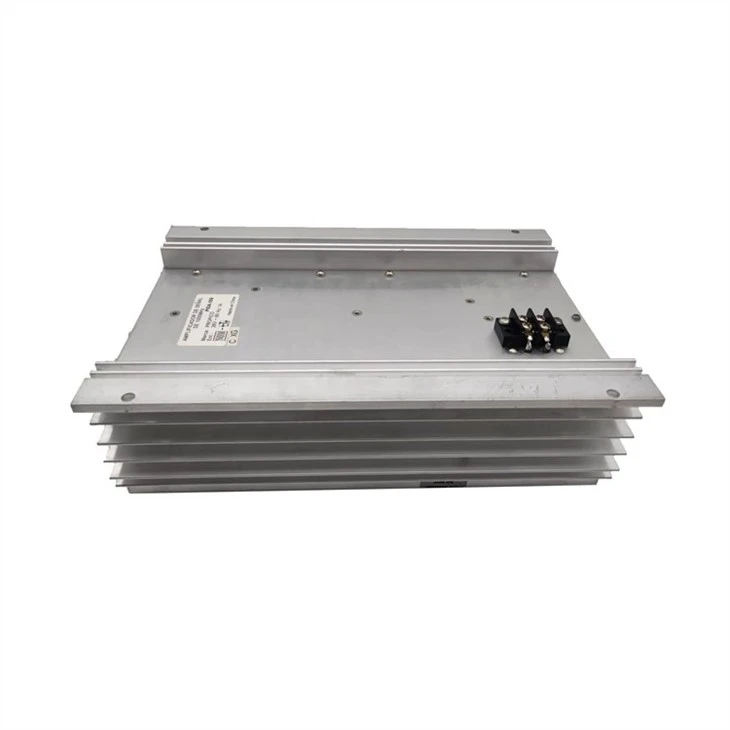

Hliníkové šasi pre vynikajúci odvod tepla.
Dobré pre spustenie signálu CATV/MATV/SMATV alebo zvýšenie úrovne signálu v distribúcii signálu.
K dispozícii je iný frekvenčný rozsah: 550 MHz, 860MHz, 1 000 MHz.

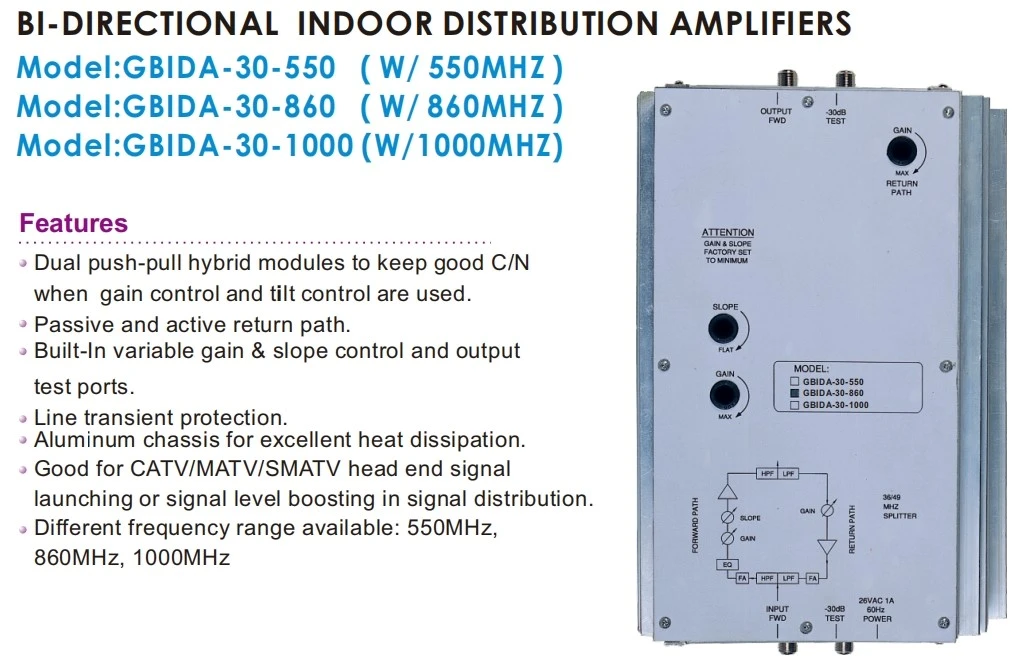

CATV Line Amplifier

Špecifikácia

Číslo modelu: GDAMP-017 (GBIDA-30-550)
Model Špecifikácia	GBIDA-30-550	GBIDA-30-860	GBIDA-30-1000	Integrovaná aktívna návratová cesta	Jednotky
Frekvenčný rozsah:	490-550	49-860	49-1000	5-36	MHz
Rovinnosť:	±0.5	±0.75	±0.75	±0,5 ref. Naklonenie 1dB	dB
Načítavanie kanála:	77	129	150	3
zisk:	32	32	32	18	dB
Výstupná úroveň:	46	44	40	40	dBmV
Hlukové číslo (a):	7	8.5	8.5	6	dB
Rozsah ovládania zisku:	10	10	10	15	dB
Rozsah ovládania sklonu:	8	8	8	NA	dB
Úroveň testovacieho portu:	-30,±2	-30,±2	-30,±2		dB
Zložená{0}}CSO druhého rádu (b):	-58	-54	-56	-60	dB
Kompozitný trojdobý-CTB (b):	-58	-48	-53	-60	dB
Krížová modulácia-XMOD (b):	-60	-48	-54	-60	dB
Modulácia hukotu:	-70	-70	-70	-65	dB
Impedancia-Všetky porty:	75	75	75	75	Ω
Návratová strata
Vstup:	12	12	12	15	dB
výstup:	15	15	15	15	dB
Prevádzková teplota:	-20 až+60	-20 až+60	-20 až+60		stupňa
Požiadavka na napájanie
117 VAC, 60 Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-
	270x180x82	270x180x82	270x180x82	-	m/m
Prepravná hmotnosť: kg	2.85	2.85	2.85	-	kg
Počet hybridov:	2	2	2	-
Hybridná technológia:	Stlačiť{0}}Potiahnuť	Stlačiť{0}}Potiahnuť	Stlačiť{0}}Potiahnuť	-
