Popis

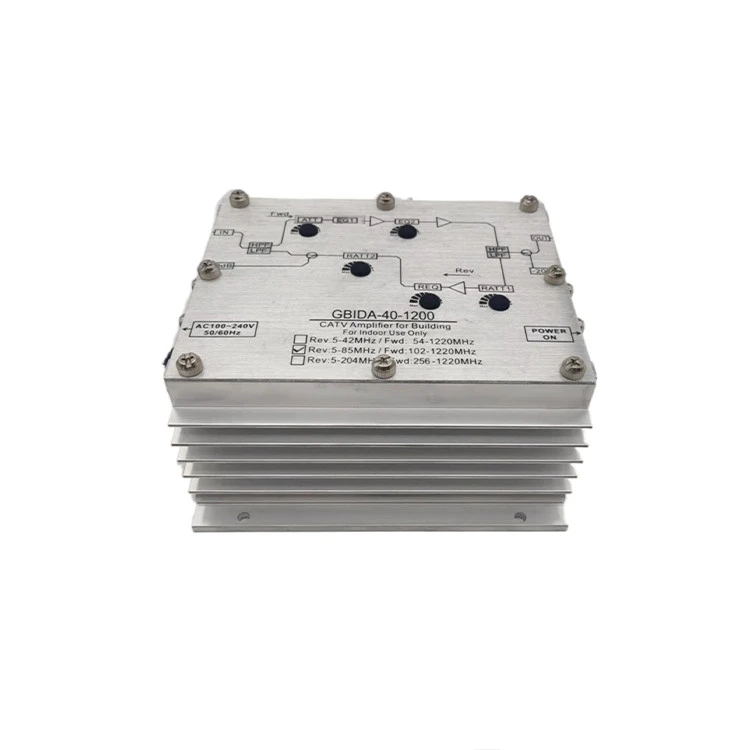

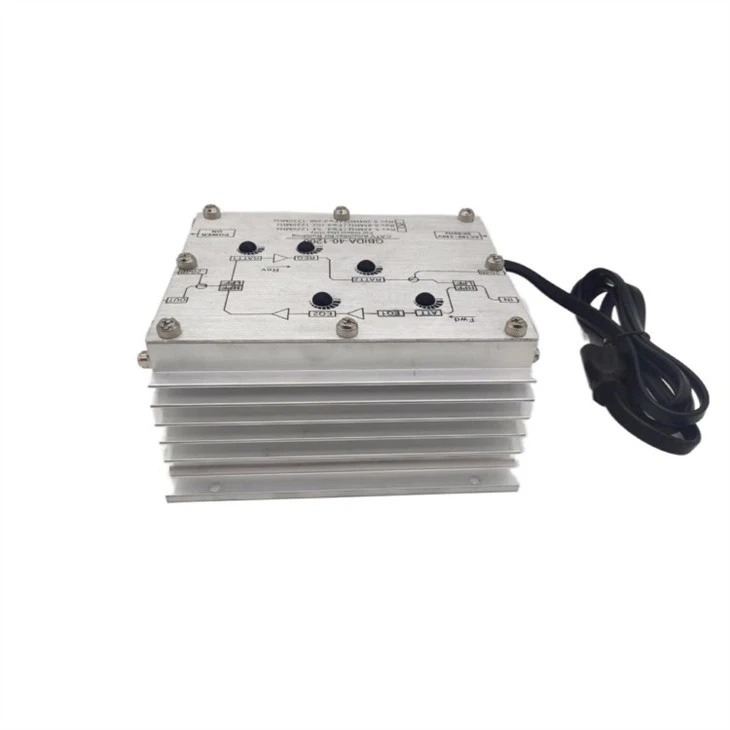

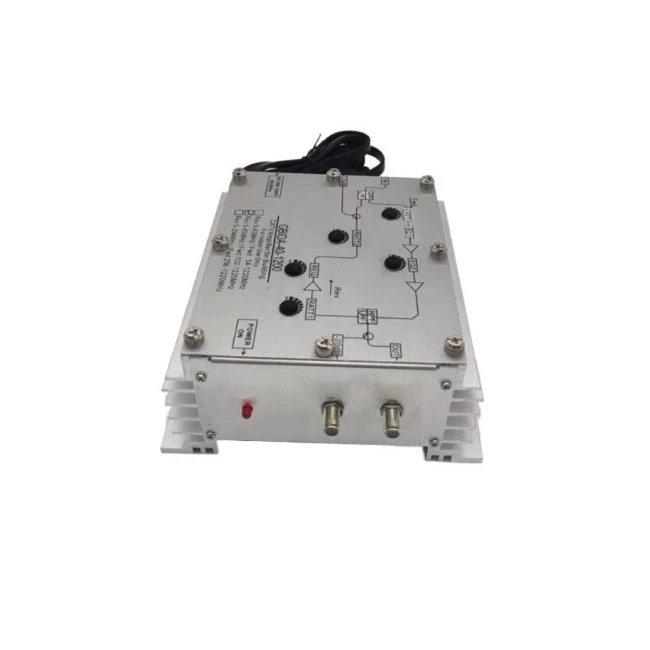

1,2G zosilňovač GME je nízko-nákladový, vysoko-spoľahlivý zosilňovač kompaktnej veľkosti. Má šírku pásma a vysokú úroveň/vysoký sklon výstupu, ktorý poskytuje spoľahlivý výkon podporujúci frekvencie DOCSIS 3.1 až 1,22 GHz. Jedinečný dizajn ponúka konfigurácie pre požiadavky na šírku pásma 42 alebo 85 alebo 204 MHz.

Aplikácie zosilňovačov pre vnútorné pokročilé inštalácie HFC sietí v bytových domoch, hoteloch, školách, nemocniciach ... s vysokými požiadavkami na RF zosilnenie. Tento zosilňovač navrhnutý s vysokým ziskom môže byť namontovaný priamo na stenu so zvýšenými vlastnosťami rozptylu tepla a nízkou spotrebou energie.

Tento CATV zosilňovač pre budovy využíva najnovšie verzie technológie 1,22 GHz GaAs Push Pull, ktoré poskytujú vynikajúce skreslenie a nízke šumové číslo.

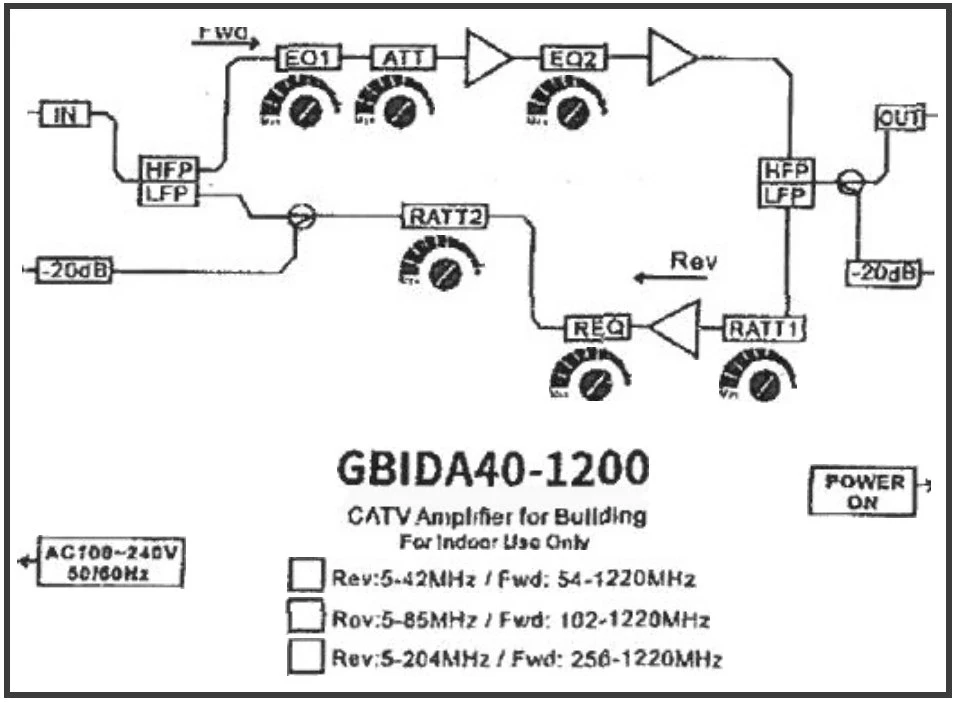

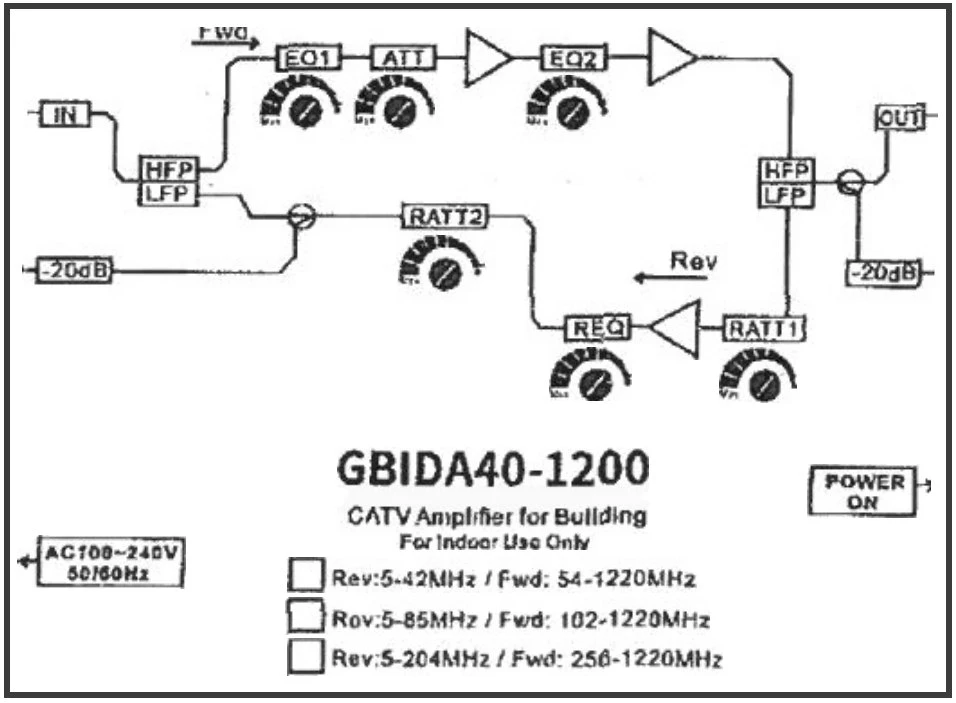

Ovládacie prvky priateľské pre technikov obsahujú variabilné atenuátory a ekvalizéry, ktoré umožňujú väčšiu flexibilitu pri nastavovaní zosilňovača. Interný zdroj akceptuje vstupné napätie od 100-240V pri frekvenciách 50 alebo 60Hz bez úpravy.

Zosilnenie dopredu 38 dB, zosilnenie dozadu 27 dB.
Umožňuje veľkú doprednú šírku pásma až do 1220 MHz
Dostupné možnosti diplexného filtra 42/54, 85/102, 204/256 MHz.

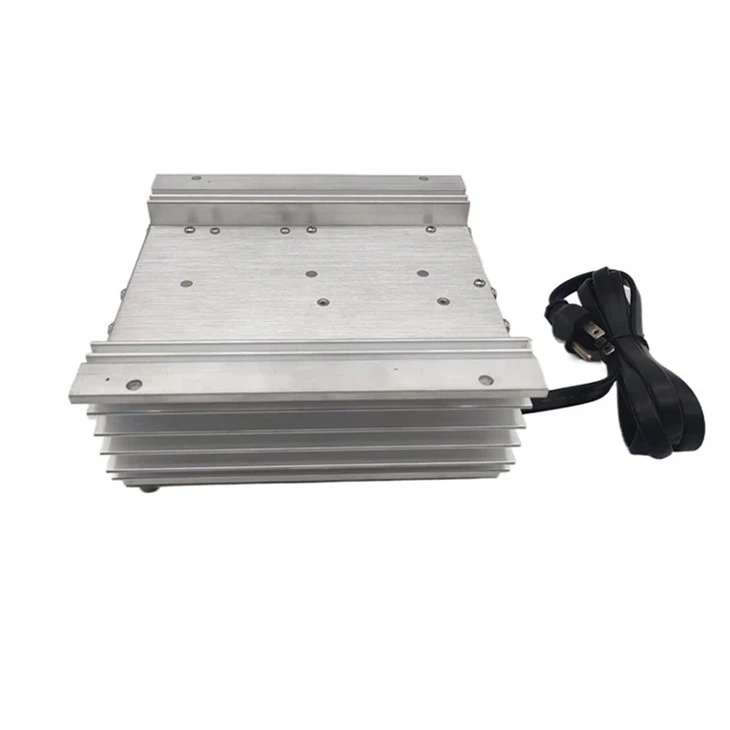

Hliníkový podvozok poskytuje vynikajúci odvod tepla.
Variabilné tlmiče a ekvalizéry.
Testovacie body externého vstupu -20 dB.
Ochrana proti prepätiu až do 6kV/3kA na IN/OUT portoch.
100-240VAC interný spínací výkon.

Špecifikácia

Miesto pôvodu: Guangdong, Čína
Číslo modelu: GDAMP-044 (GBIDA-40-1200-85)
Parameter	Vpred	Obrátený	Jednotky	Poznámky
Šírka pásma	54/102/256-1220	5-42/85/204	MHz
Získať	38	27	dB
Plochosť	±1	±0.75	dB
Návratová strata	-14	-16	dB
RF testovací bod	-20±1	-20±1	dB	dovnútra / von
Rozsah ovládania ekvalizéra	0-18	0-18	dB
Rozsah ovládania atenuátora	0-20	0-20	dB
Referenčná výstupná úroveň	48	46	dBmv
CTB	-66		dBc	Výstupná úroveň 33/48 dBmv (15dB Tilt 54/1220MHz), 79 kanálov NTSC, digitálny pri -6dB od 550MHz do 1,2GHz
CSO	-65		dBc
DTO		-72	dBc
DSO		-60	dBc
Modulácia hukotu	-65	-72	dBc
Obrázok šumu	6	6	dB
Skupinové oneskorenie	Menšie alebo rovné 35 (rozpätie 3,58 MHz)	Menšie alebo rovné 35 (rozpätie 3,58 MHz)	nsec
Odolnosť proti prepätiu	6KV, 3KA			Vstupný/výstupný port
Napájací adaptér	Vstup 100-240 50-60Hz	Výstup 24 Vdc 1A
