Popis

• Širokopásmový frekvenčný rozsah 40 až 2300 MHz Vysokovýkonný viacvrstvový SMD-konštrukcia plošných spojov s potlačou{3}}zaisťuje vysokú izoláciu portov-k{5}}portu, čím poskytuje rušivú ochranu nosiča a minimalizuje nežiaducu interakciu kanálov, čím sa znižuje skreslenie obrazu.

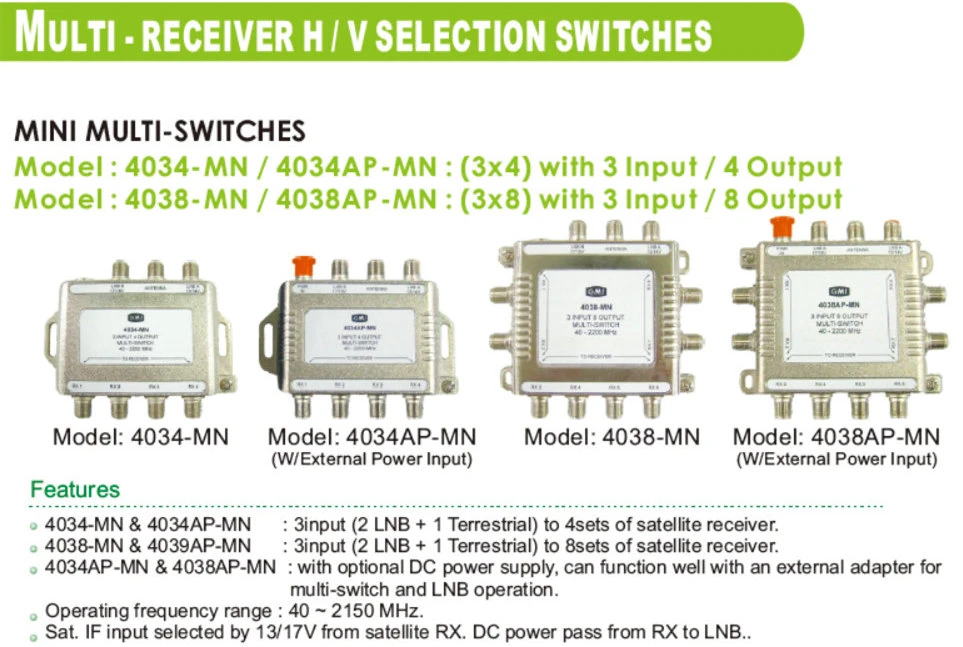

• 3X4 Digital Multiswitch Porty s vysokým výstupným stratovým výstupom špeciálne navrhnuté pre siete MDU a aplikácie s viacerými účastníkmi znižujú mikroodrazy, zlepšujú obnovu dát a znižujú harmonické skreslenia.

• Jednoduchý dizajn rozhrania konektora typu F{0}} poskytuje satelitné a anténne signály na smerovanie do 4 alebo 8 výstupov.

• Vysoko{0}}výkonná diódová matica PIN znižuje čas prenosu polarity a digitálne artefakty a poskytuje konzistentnú kvalitu obrazu.

• Anténny signál sa kombinuje so satelitným výstupom (niektoré modely), čím sa eliminuje externé kombinovanie, čím sa znižujú náklady a neporiadok.

• Kompatibilné so satelitnými službami Direct to Home, ktoré poskytujú prepínanie napätia a tónov na výber polarity.

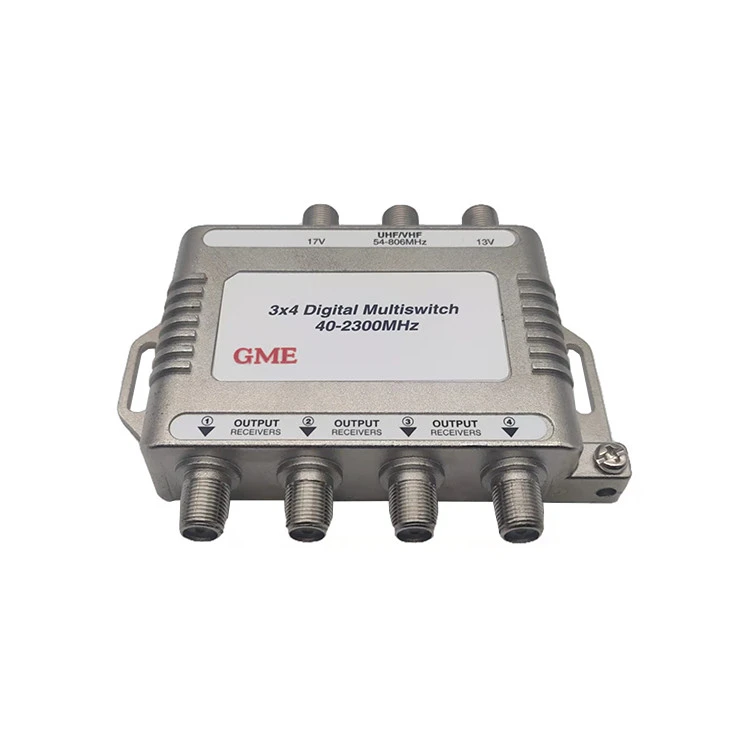

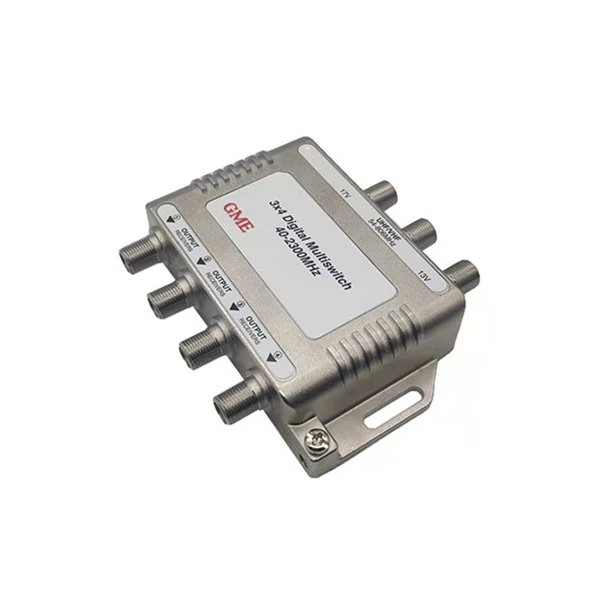

• 3X4 digitálny multiprepínač kompatibilný s Dish a DirectV.

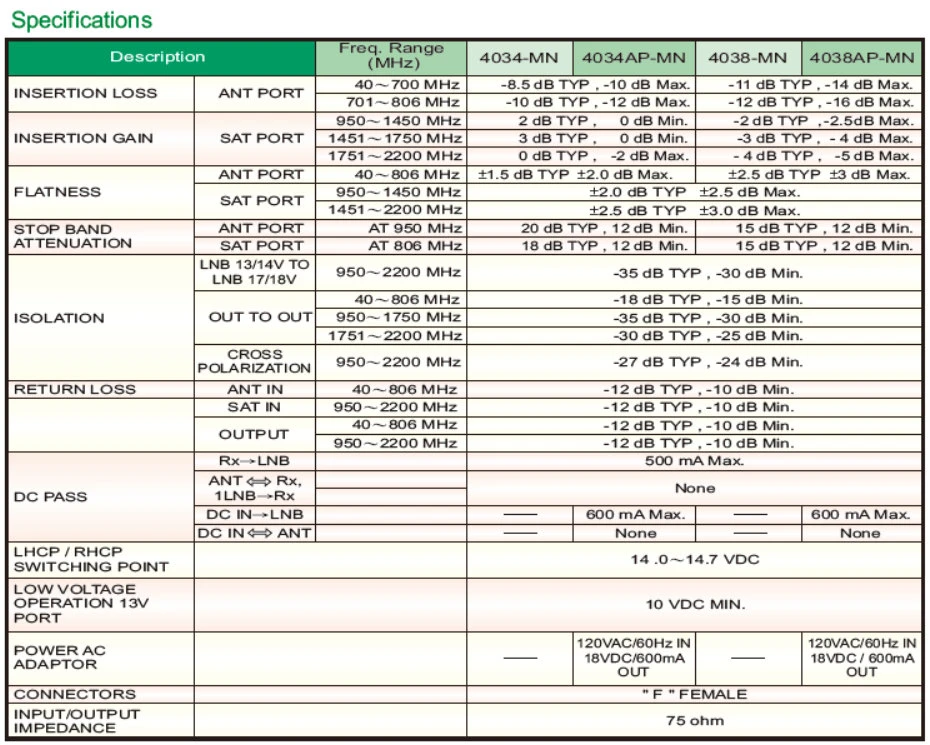

Špecifikácia

Miesto pôvodu: Guangdong, Čína
Č. MODELU: GDMS-001 (4034MN)
Popis		Frekv. Rozsah (MHZ)
STRATA VLOŽENIA	ANT PORT	40~700 MHz	-8,5 dB TYP, -10 dB Max.
STRATA VLOŽENIA	ANT PORT	701 až 806 MHz	-10 dB TYP, -12 dB Max.
ZISK VLOŽENIA	SAT PORT	950~1450 MHz	2 dB TYP, O dB Min.
		1451~1750 MHz	3 dB TYP, O dB Min.
		1751~2200 MHz	0 dB TYP, -2 dB Max.
ROVINNOSŤ	ANT PORT	40~806 MHz	±1,5 dB TYP +2.0 dB Max.
	SAT PORT	950~1450 MHz	+2.0 dB TYP +2.5 dB Max.
	SAT PORT	1451~2200 MHz	+2.5 dB TYP ±3,0 dB Max.
STOP BAND	ANT PORT	AT 950 MHz	20 dB TYP, 12 dB Min.
ATTENUATION	SAT PORT	AT 806 MHz	18 dB TYP, 12 dB Min.
IZOLÁCIA	LNB 13/14V TO	950-2200 MHz	-35 dB TYP, -30 dB Min.
	LNB 17/18V	950-2200 MHz	-35 dB TYP, -30 dB Min.
	OUT TO OUT	40~806 MHz	-18 dB TYP, -15 dB Min.
		950~1750 MHz	-35 dB TYP, -30 dB Min.
		1751~2200 MHz	-30 dB TYP, -25 dB Min.
	KRÍŽ	950-2200 MHz	-27 dB TYP, -24 dB Min.
	POLARIZÁCIA	950-2200 MHz	-27 dB TYP, -24 dB Min.
NÁVRAT STRATY	ANT IN	40~806 MHz	-12 dB TYP, -10 dB Min.
	SAT IN	950-2200 MHz	-12 dB TYP, -10 dB Min.
	VÝSTUP	40~806 MHz	-12 dB TYP, -10 dB Min.
	VÝSTUP	950-2200 MHz	-12 dB TYP, -10 dB Min
DC PASS	Rx-LNB		500 mA Max.
	ANTRx,		žiadne
	1LNB→Rx		žiadne
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 V DC
SPÍNACÍ BOD			14,0~14,7 V DC
NÍZKE NAPÄTIE			10 V DC MIN.
PREVÁDZKA 13V
PORT
NAPÁJANIE AC	-
ADAPTÉR	-
KONEKTORY	"F" ŽENA
VSTUP/VÝSTUP	75 ohmov
IMPEDANCE	75 ohmov
