Popis

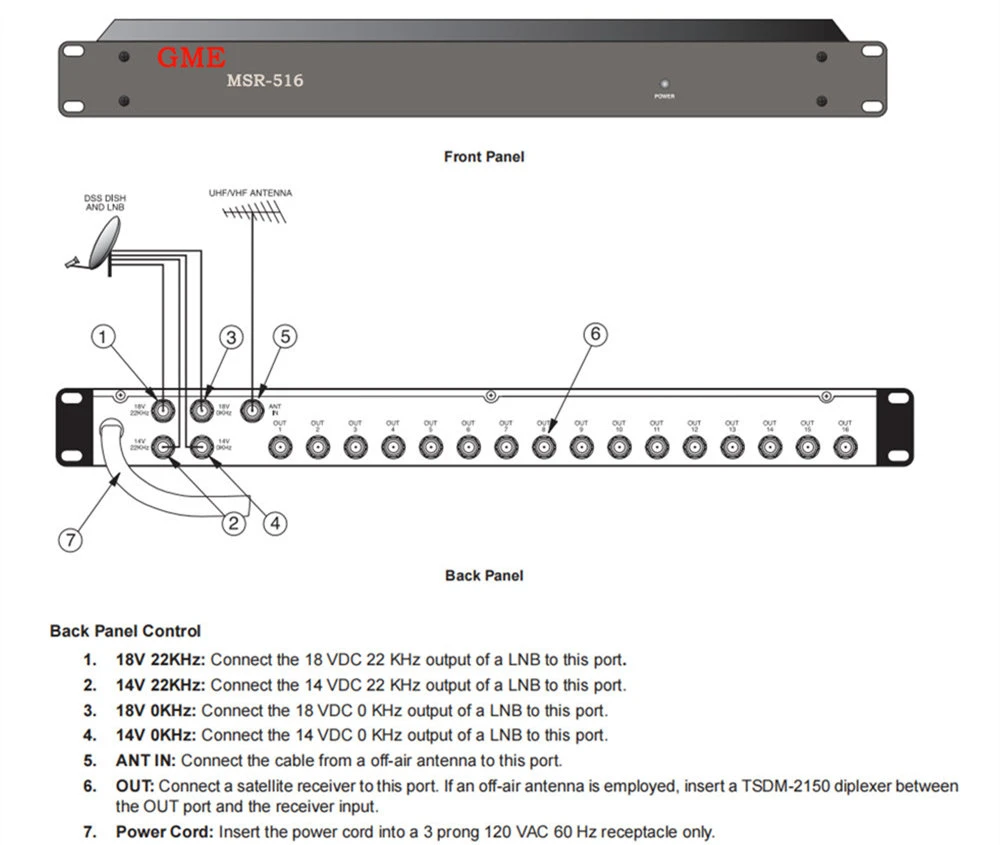

MSR-516 namontovaný v stojane je kompatibilný s prijímacími systémami DIRECTV fázy s tromi parabolami tým, že umožňuje 4 vstupy LNB a 1 anténu a poskytuje 16 výstupov. 5Satelitný multiprepínač X16 na stojane Konštantný 22 kHz tón je poskytovaný na 2 vstupných portoch a 14 alebo 18 jednosmerných voltov na prepínanie interných LNB voltov.
- Jednoduchý dizajn rozhrania s 5 vstupmi poskytuje 4 satelitné vstupy s polaritou plus 1 vypnutú anténu a 16 výstupov pre rýchlu inštaláciu.
- 5X16 Rack Mounted Satellite Multiswitch Široký frekvenčný rozsah 40~2150MHz.
- Kompatibilné s DIRECTV Phase III a ďalšími systémami príjmu, ktoré využívajú maticu PIN diód s prepínaním tónov 22 kHz, znižuje čas prenosu polarity a digitálne artefakty a poskytuje konzistentnú kvalitu obrazu.
- 14 alebo 18 jednosmerných voltov a tón 22 kHz slúžia na napájanie LNB a vykonávanie interného prepínania Vstavaný-zosilňovač kompenzuje vložné straty a znižuje potrebu externého zosilnenia Vysokoúčinné interné napájanie s vysokou účinnosťou eliminuje nadmerné požiadavky na odber prúdu na prijímačoch.
Špecifikácia
|
Miesto pôvodu: Guangdong, Čína |
|||
|
Číslo modelu: GDMS-003-2 (MSR-516) |
|||
|
ITEM |
TYPICKÝ |
LIMIT QC |
SKÚŠOBNÉ PODMIENKY |
|
FREKV. ROZSAH |
|
|
|
|
ANT V |
|
|
54~806 MHz |
|
SAT IN |
|
|
950~2150 MHz |
|
OUT |
|
|
54~2150 MHz |
|
STRATA VLOŽENÍ / (ANT IN) |
0 dB |
-1,5 dB Max. |
54 ~ 550 MHz |
|
0 dB |
-2,5 dB Max. |
551 ~ 806 MHz |
|
|
ZÍSKAT (SAT IN) |
4 dB |
2 dB Min. |
950 ~ 1750 MHz |
|
2 dB |
0 dB Min |
1751 ~ 2150 MHz |
|
|
IZOLÁCIA |
|
|
|
|
KRÍŽOVÁ POLARIZÁCIA |
- 30 dB |
- 25 dB min. |
950 ~ 2150 MHz |
|
OUT TO OUT |
- 15 dB |
- 14 dB min. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB min. |
950 ~ 2150 MHz |
|
|
ZASADIŤ SA DO SADU |
- 40 dB |
- 35 dB min. |
950 ~ 2150 MHz |
|
ZASTAVTE ÚTLUM PÁSMA |
2 0 dB |
15 dB Min |
ANT PORT @ 950 MHz |
|
|
2 0 dB |
15 dB Min |
SAT PORT @ AT 806 MHz |
|
NÁVRAT STRATY |
|
|
|
|
VSTUP/VÝSTUP |
- 6 dB |
- 5dB min |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB min |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB min |
1451 ~ 2150 MHz |
|
|
VSTUPNÁ SCHOPNOSŤ |
|
|
|
|
(1 dB KOMPRESIA) |
|
|
|
|
ANT V |
108 dBuV |
106 dBuV Min |
NA VSTUPE 67,25 MHz |
|
SAT IN |
110 dBuV |
108 dBuV Min |
NA VSTUPE 950 MHz |
|
BOD PREPNUTIA LHCP/RHCP |
|
14,0 ~ 15,0 V DC |
|
|
MULTI-SW 22KHz BODU NÁHYBU |
|
150~300Vp-s |
Testovací signál štvorcovej vlny |
|
|
|
|
Žiadne mechanické |
|
VÝSTUP 22KHz SINGNAL |
|
|
|
|
FREKVENCIA ZNAKOV. |
|
22 ± 4 kHz |
|
|
AMPLITUDE |
|
650±250mVp-s |
|
|
PREDCHÁDZANIE NAPÄTIA/PRÚDU |
|
|
|
|
PEVNÉ PREDCHÁDZAJÚCE NAPÄTIE LNB |
|
|
|
|
PORT 13V/0KHz 13V/22KHz |
|
12,8 ~ 13,5 V DC |
0~300 mA |
|
PORT 18V/0KHz 18V/22KHz |
|
17,9 ~ 18,9 V DC |
0~450 mA |
|
NAPÁJACÍ VSTUP |
|
120VAC±10% 60Hz |
|
|
KONEKTOR |
|
Typ "F" Žena |
VŠETKY PORTY |
|
IMPEDANCE |
|
75 ohmov |
VŠETKY PORTY |
