Úvod:
Optický prijímač je určený pre digitálnu televíziu, vlákno do domu . Tento stroj prijíma vysokú citlivosť optickej prijímacej trubice . Flexibilná integrácia aplikácií, aplikácia vlákniny do domácej siete .}}}}}}}}}}
Je vstavaný CWDM, vhodný pre systém s trojitou vlnovou dĺžkou s jednou vláknou, CATV Prevádzková vlnová dĺžka 1550nm, priechod vlnovej dĺžky 1270/1310/1490/1577nm, môže pohodlne spojiť ONU of Epon, GPON . xg (s) pon.
- Vzdialenosť prenosu až 20 km
- Mimoriadne hluk
- Široký dynamický prijímací rozsah optického výkonu: V pin =-16, mer väčší alebo rovný 36dB
- Použiteľný XG (S) Pon, GPON, EPON, kompatibilný s akoukoľvek technológiou FTTX PON
- Môže ušetriť veľké množstvo zdrojov optického výkonu, výrazne znížiť náklady na konfiguráciu siete
- V rámci 47 ~ 1 000 MHz šírka pásma, všetko s vynikajúcou funkciou rovnolnosti (FL menej alebo rovná ± 1 dB)
- Kovové puzdro, ponúkať ochranu pre optoelektronické citlivé zariadenia
- Vysoká úroveň výstupu, môže použiť mnoho používateľov
- Konzumovanie nízkej energie, vysokovýkonný, vysoký nákladový výkon
- Ochrana proti prepätiu 6KV na všetkých prístavoch
- Podpora 4 rf von max
Špecifikácia
|
Vlnová dĺžka CATV |
1550 ± 10 nm |
Odpor RF RF |
75Ω |
|
|
Vlnová dĺžka |
1270/1310/1490/1577nm |
Strata návratnosti |
Menej ako alebo rovná 14 dB |
|
|
Optický vstup |
-18-+2 dbm |
Strata optickej návratnosti |
Väčšie alebo rovné 55 dB |
-9 DBM Optický vstupný výkon, 60 kanálov PAL |
|
Optický rozsah AGC |
-12--2 dbm |
C/cso |
Väčšie alebo rovné 55 dB |
|
|
Optický vstupný port CATV |
SC/APC |
C/ctb |
Väčšie alebo rovné 55 dB |
|
|
Pon Optical odráža port |
Sc/pc |
Obchod |
Väčší alebo rovný 31 dB |
-15 DBM Optický vstupný výkon |
|
Konektor RF |
Cisársky typ |
Vstupné napätie |
+12V |
|
|
Časť |
47-1000 mhz |
Rozptýlenie energie |
Menej ako alebo rovná 2W |
|
|
Plochosť |
Menej ako alebo rovná ± 1,25 dB |
Teplota |
-10-+50 Stupeň |
|
|
Výstupná úroveň (v rozsahu AGC) |
Väčší alebo rovný 80DBUV |
Rozmer |
73 × 60 × 23 (l × w × h) mm |
|
Zoznamy modelov
|
Model |
Priechod vlnovej dĺžky |
Odrážať vlnovú dĺžku |
Prenosné rozhranie |
Rozhranie RF OUT |
Dc-in |
|

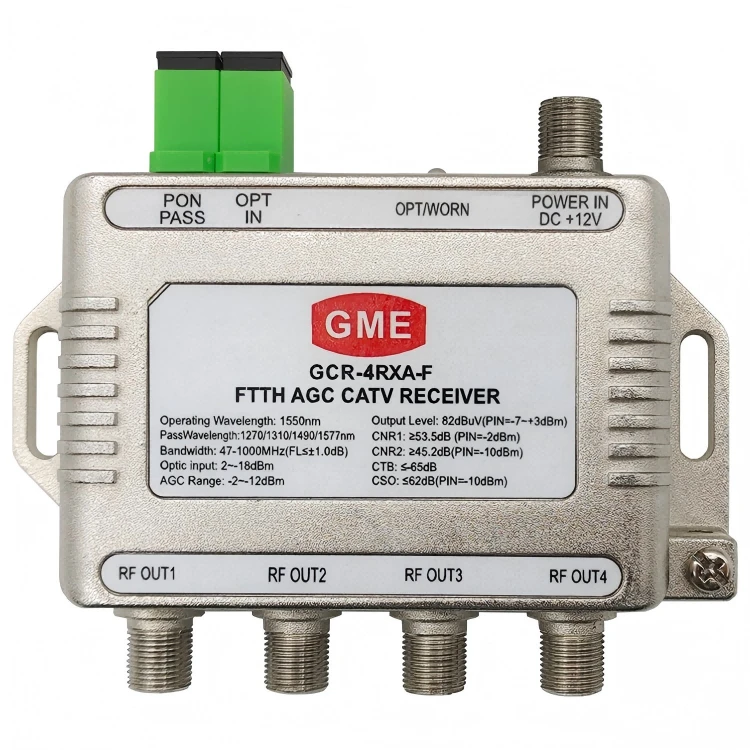

Gcr -4 rxa-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
F-Female: 12v 300 mA |
|
Gcr -2 rxa-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
F-Female: 12v 300 mA |
|

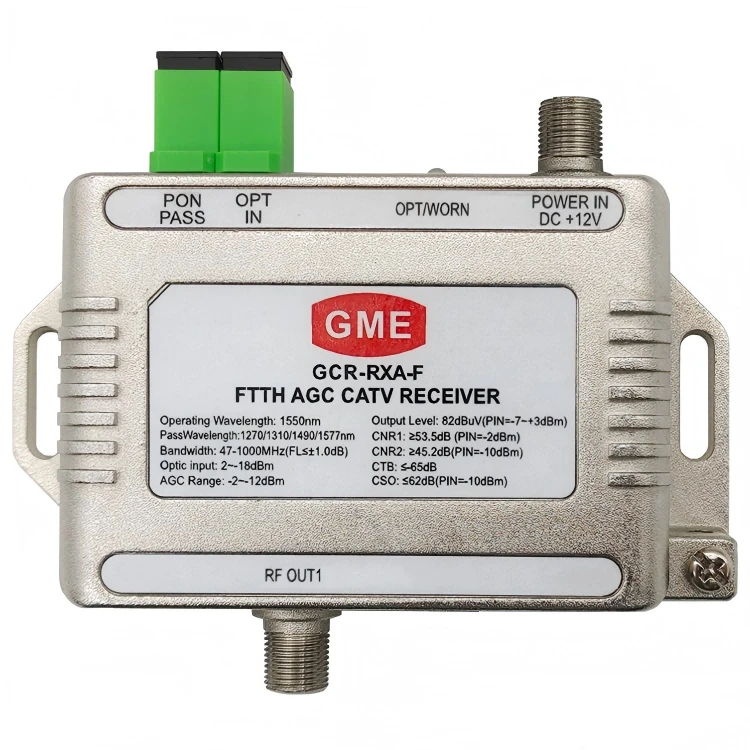

GCR-RXA-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
F-Female: 12v 300 mA |
|
Gcr -4 rxu-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
F-Female: 12v 300 mA |
|
Gcr -2 rxu-f |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
F-Female: 12v 300 mA |
|
GCR-RXU-F |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
F-Female: 12v 300 mA |
|
Gcr -4 rxa-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
4 |
Dc -005: 12v 300MA |
|
Gcr -2 rxa-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
2 |
Dc -005: 12v 300MA |
|
GCR-RXA-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/APC |
1 |
Dc -005: 12v 300MA |
|
Gcr -4 rxu-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
4 |
Dc -005: 12v 300MA |
|
Gcr -2 rxu-d |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
2 |
Dc -005: 12v 300MA |
|
GCR-RXU-D |
1550 nm ± 10 nm |
1260nm ~ 1500 nm 1575nm ~ 1625nm |
SC/UPC |
1 |
Dc -005: 12v 300MA |
