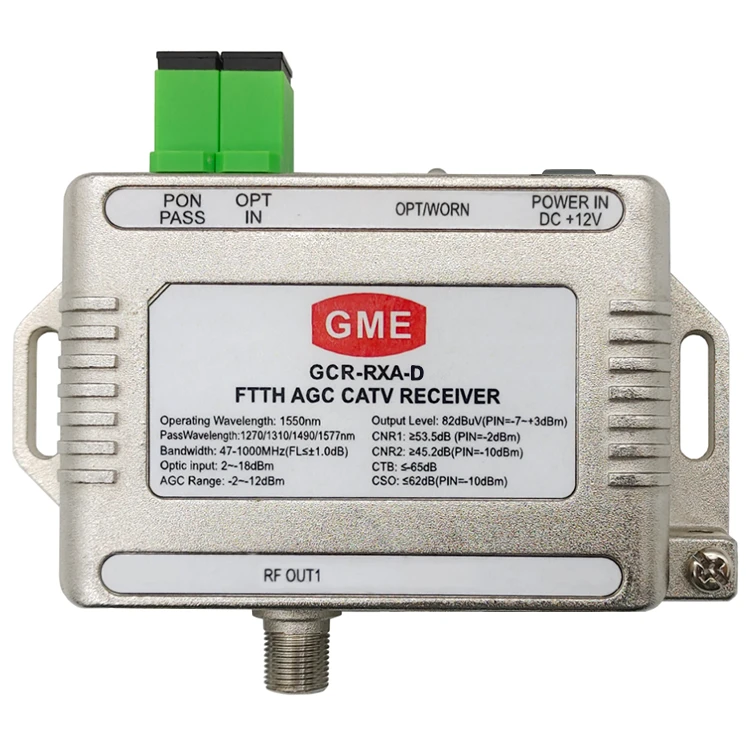

Optický prijímač je pre digitálnu televíziu, vlákno do domácnosti. Tento stroj využíva vysoko citlivú optickú prijímaciu trubicu. Flexibilná integrácia aplikácií, aplikácia vlákna do domácej siete. Je zabudovaný-v CWDM, vhodný pre jedno-vláknový systém s tromi vlnovými dĺžkami, prevádzková CATV Vlnová dĺžka 1550nm, prejde vlnová dĺžka 1270/1310/1490/1577nm, môže pohodlne pripojiť ONU, EPON GPON.XG(S)PON
Vlastnosti
Špecifikácia
|
Vlnová dĺžka CATV |
1550 ± 10 nm |
Výstupný RF odpor |
75Ω |
|
|
Vlnová dĺžka PON |
1270/1310/1490/1577nm |
Strata návratnosti výstupu |
Hlučnosť menšia alebo rovná 14 dB |
|
|
Optický vstupný výkon |
-18-+2dBm |
Optická návratová strata |
Väčšia alebo rovná 55 dB |
-9dBm Optický vstupný výkon, 60 PAL kanálov |
|
Optický rozsah AGC |
-12--2dBm |
C/CSO |
Väčšia alebo rovná 55 dB |
|
|
CATV Optický vstupný port |
SC/APC |
C/CTB |
Väčšia alebo rovná 55 dB |
|
|
PON Optický odrazový port |
SC/PC |
MER |
Väčšia alebo rovná 31 dB |
-15dBm Optický vstupný výkon |
|
RF konektor |
Imperiálny typ F |
Vstupné napätie |
+12V |
|
|
Frekvencia |
47-1000 MHz |
Stratový výkon |
Menší alebo rovný 2W |
|
|
Plochosť |
Menej ako alebo rovné ±1,25 dB |
Teplota |
-10-+50 stupeň |
|
|
RF výstupná úroveň (v rozsahu AGC) |
Väčšie alebo rovné 80 dBuV |
Rozmer |
73×60×23 (D׊×V) mm |
|
Zoznamy modelov
|
Model |
Priechodová vlnová dĺžka |
Odraziť vlnovú dĺžku |
Pass Interface |
RF výstupné rozhranie |
DC-in |
|
GCR-4RXA-F |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/APC |
4 |
F-Samica: 12 V 300 mA |
|
GCR-2RXA-F |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/APC |
2 |
F-Samica: 12 V 300 mA |
|
GCR-RXA-F |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/APC |
1 |
F-Samica: 12 V 300 mA |
|
GCR-4RXU-F |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/UPC |
4 |
F-Samica: 12 V 300 mA |
|
GCR-2RXU-F |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/UPC |
2 |
F-Samica: 12 V 300 mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/UPC |
1 |
F-Samica: 12 V 300 mA |
|
GCR-4RXA-D |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/APC |
4 |
DC-005:12V 300mA |
|
GCR-2RXA-D |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/APC |
2 |
DC-005:12V 300mA |
|
GCR-RXA-D |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/APC |
1 |
DC-005:12V 300mA |
|
GCR-4RXU-D |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/UPC |
4 |
DC-005:12V 300mA |
|
GCR-2RXU-D |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/UPC |
2 |
DC-005:12V 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260 až 1500 nm 1575nm až 1625nm |
SC/UPC |
1 |
DC-005:12V 300mA |
