Prehľad produktov
Optický zosilňovač GCA 6051-YZ používa dobre-známy vysokovýkonný-erbium{4}}yterbiom kooperovaný-dopovaný dvojplášťový vláknový laser a nízkošumový laser. Má spoľahlivý dizajn obvodu a efektívny dizajn odvádzania tepla. Maximálny celkový výstupný výkon celého stroja môže dosiahnuť +36dBm a podporuje až 32 výstupov s voliteľným optickým spínačom, CWDM a RF detekciou. Poskytuje softvér na správu siete s protokolom SNMP a správu siete WEB, vhodný na zosilnený prenos 1550nm optického signálu v sieti FTTH.
Bloková schéma
Parametre techniky
|
Položka |
Jednotka |
Parametre techniky |
Poznámka |
|
|
Prevádzková šírka pásma |
nm |
1545 - 1565 |
||
|
Rozsah optického vstupného výkonu |
dBm |
-5-+10 |
||
|
Maximálny optický výstupný výkon |
dBm |
36 |
||
|
Stabilita výstupného výkonu |
dBm |
±0.5 |
||
|
Hlukové číslo |
dB |
Menšie alebo rovné 6,0 |
Optický vstupný výkon 0dBm |
|
|
Návratová strata |
Vstup |
dB |
Väčšie alebo rovné 45 |
|
|
Výstup |
dB |
Väčšie alebo rovné 45 |
||
|
Typ optického konektora |
SC/APC LC/UPC |
|||
|
C/N |
dB |
Väčšie alebo rovné 50 |
Skúšobný stav podľa GT/T 184-2002 |
|
|
C/CTB |
dB |
Väčšie alebo rovné 63 |
||
|
C/CSO |
dB |
Väčšie alebo rovné 63 |
||
|
Napájacie napätie |
V |
AC 160 V - 250 V (50 Hz), 48 V DC |
||
|
Spotreba energie |
W |
Menšie alebo rovné 65 |
|
|
Rozsah prevádzkových teplôt |
stupňa |
-10 - +45 |
|
|
Rozsah skladovacích teplôt |
stupňa |
-30 - +70 |
|
|
Maximálna prevádzková relatívna vlhkosť |
% |
Max 95% Žiadna kondenzácia |
|
|
Rozmer |
mm |
437(L)×442(W)×44(H) |

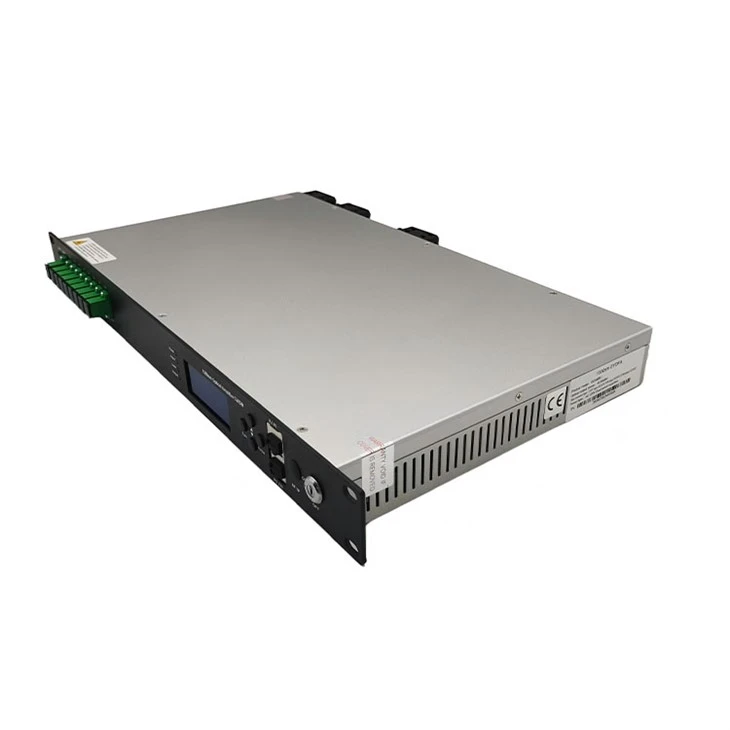

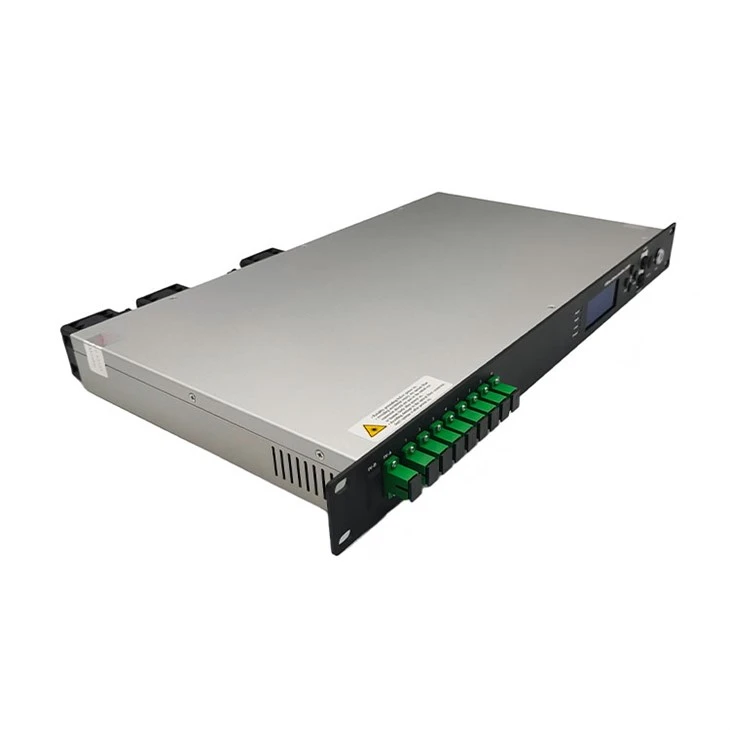

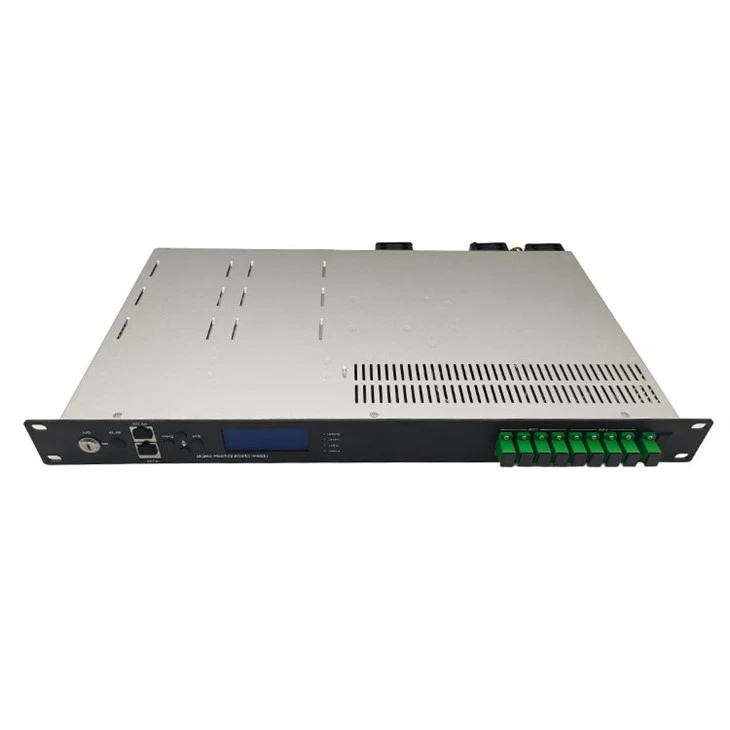

Popis predného panela
|
1. Indikátor napájania: Jeden spínaný zdroj funguje – žltý; pracujú dva spínané zdroje – zelená. |
|
2. Indikátor optického vstupu: Toto svetlo sa rozsvieti, keď je optický vstupný výkon > -10 dBm. |
|
3. Indikátor pracovného stavu čerpadla: Červené svetlo znamená, že čerpadlo nefunguje, ale parametre stroja sú normálne; blikajúce červené svetlo znamená poruchu stroja, súvisiaca príčina poruchy pozri menu alarmu v ponuke displeja; zelené svetlo znamená, že čerpadlo funguje normálne |
|
4. Indikátor optického výstupného výkonu: Tento indikátor sa rozsvieti, keď je optický výstupný výkon > +10dBm. |
|
Maticová obrazovka LCD 5. 160×32 bodov- |
|
6. Zobrazte tlačidlo ukončenia alebo zrušenia ponuky nastavenia. |
|
7. Zobrazte tlačidlo nahor alebo na zvýšenie v ponuke nastavenia. |
|
8. Zobrazte tlačidlo nadol alebo zníženie ponuky nastavenia. |
|
9. Zobrazte tlačidlo enter ponuky nastavenia. |
|
10. Tlačidlo prepínania lasera pumpy: „ON“ znamená, že laser pumpy je otvorený a „OFF“ znamená, že laser pumpy je zatvorený. Pred zapnutím sa uistite, že je kľúč v polohe „OFF“. Po vykonaní vlastného-testu otočte kľúčom do polohy „ZAPNUTÉ“ podľa zobrazenej správy. |
|
11. Vstup optického signálu |
|
12. Výstup optického signálu |

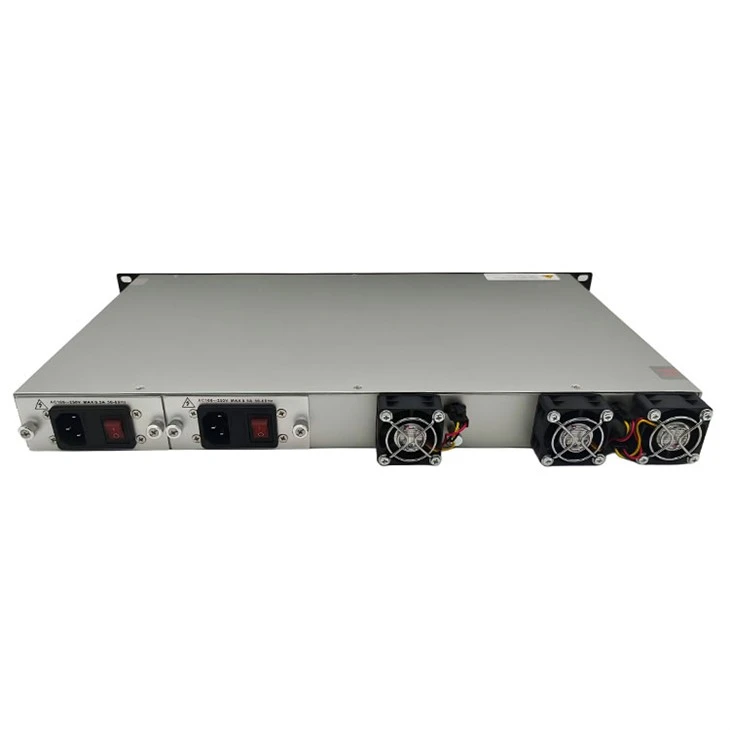

Popis zadného panelu
|
1. Výstup ventilátora. |
2. Rozhranie RS232. |
|
3. Vstupný port AC 220V napájacieho zdroja 1. |
4. Poistka napájacieho zdroja 1. |
|
5. Vypínač napájania 1. |
6. Vstupný port AC 220V napájacieho zdroja 2. |
|
7. Poistka napájacieho zdroja 2. |
8. Vypínač napájania 2. |
|
9. Uzemňovací kolík podvozku |
10. Rozhranie LAN |
