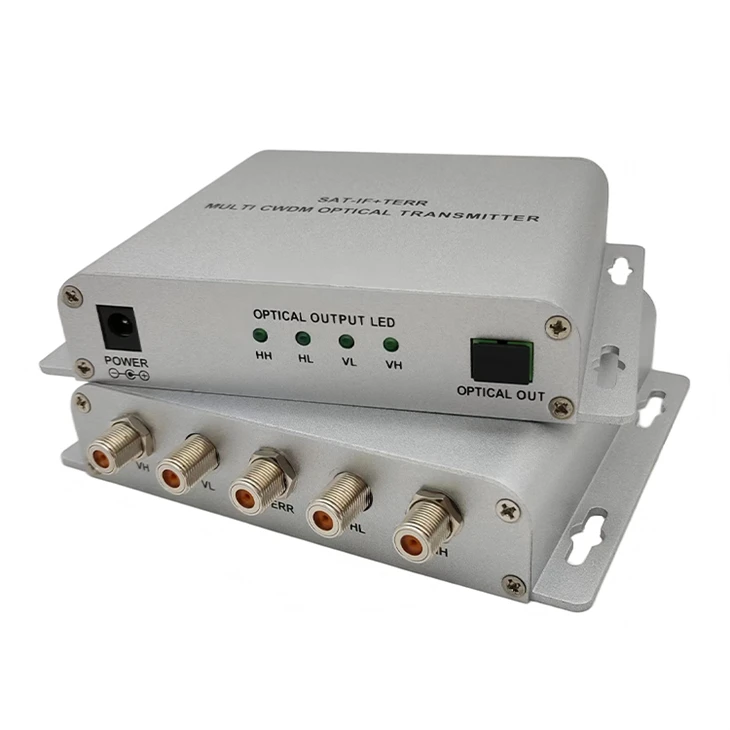

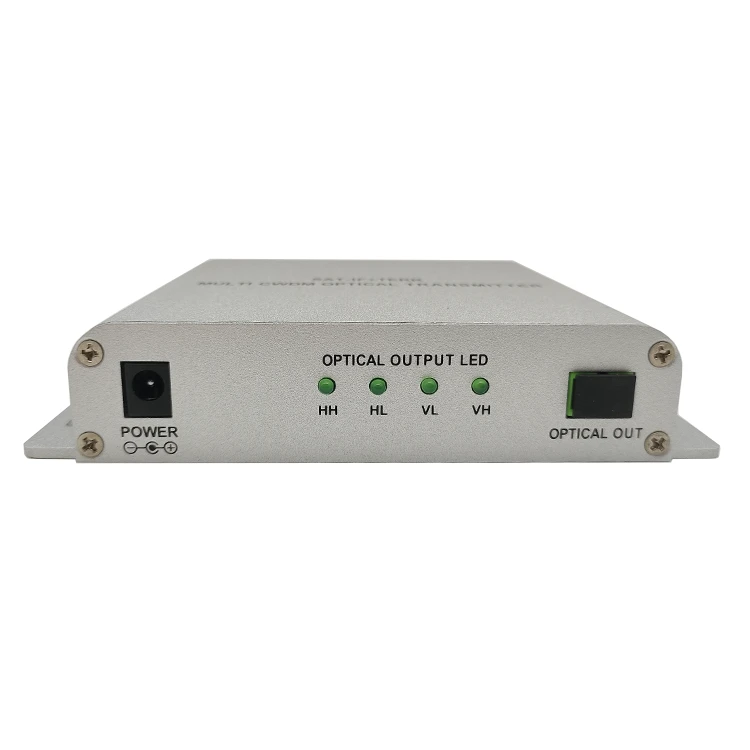

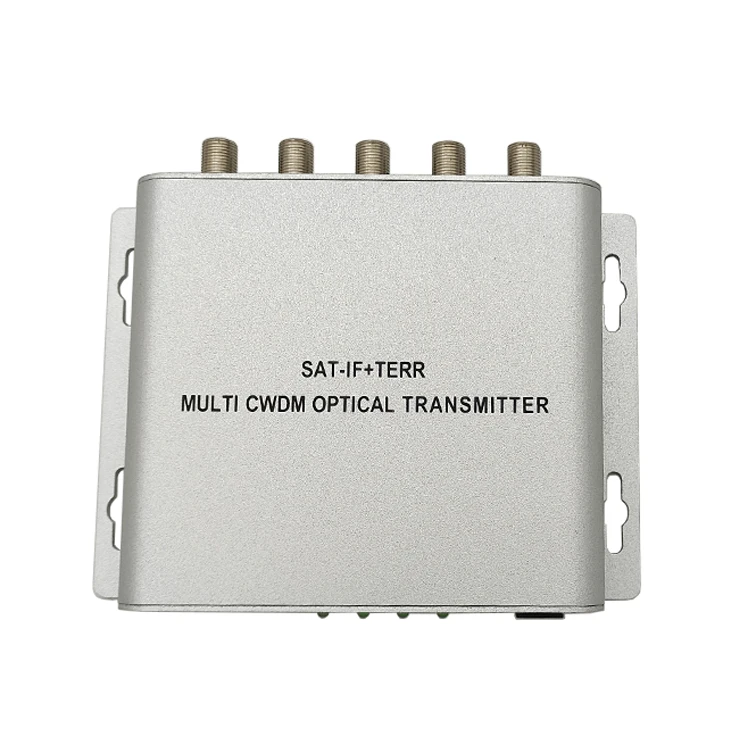

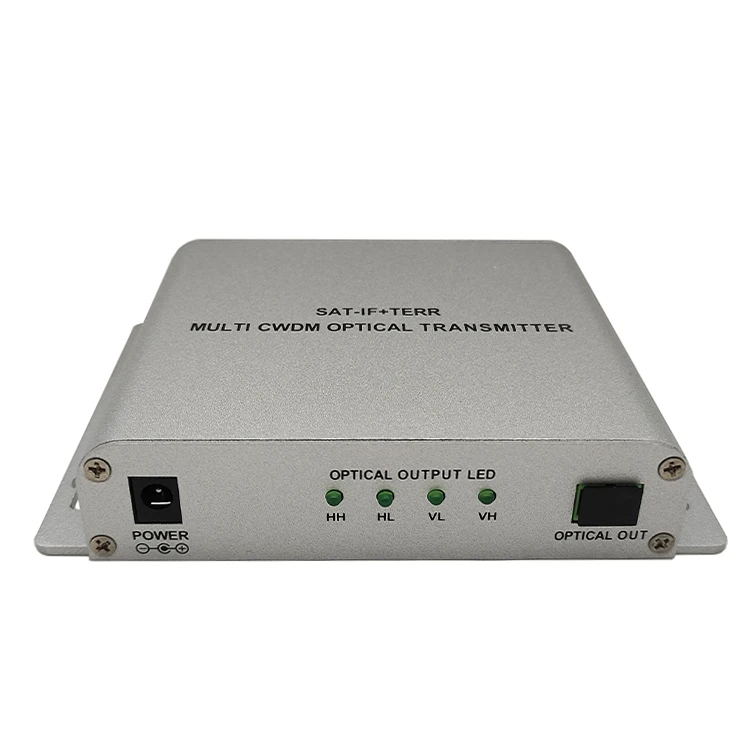

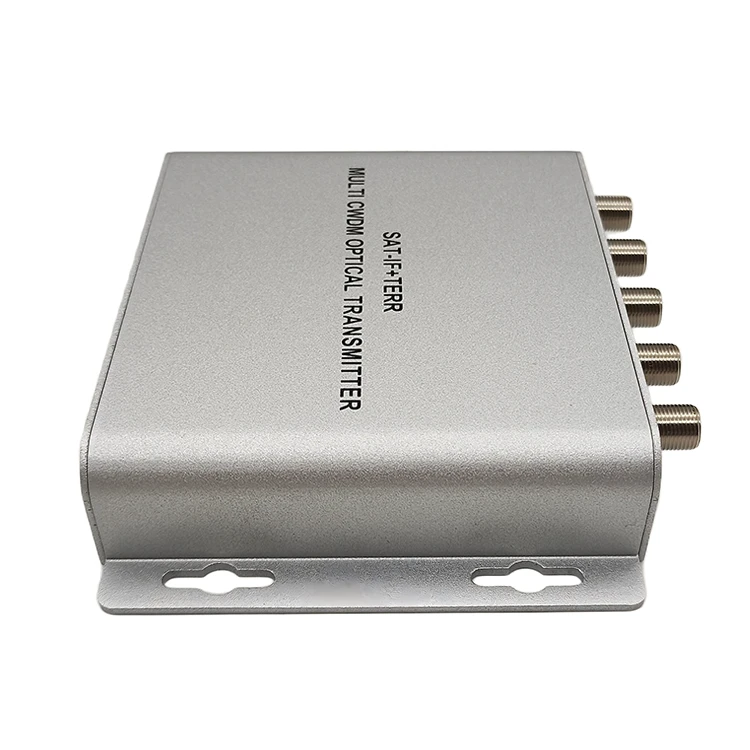

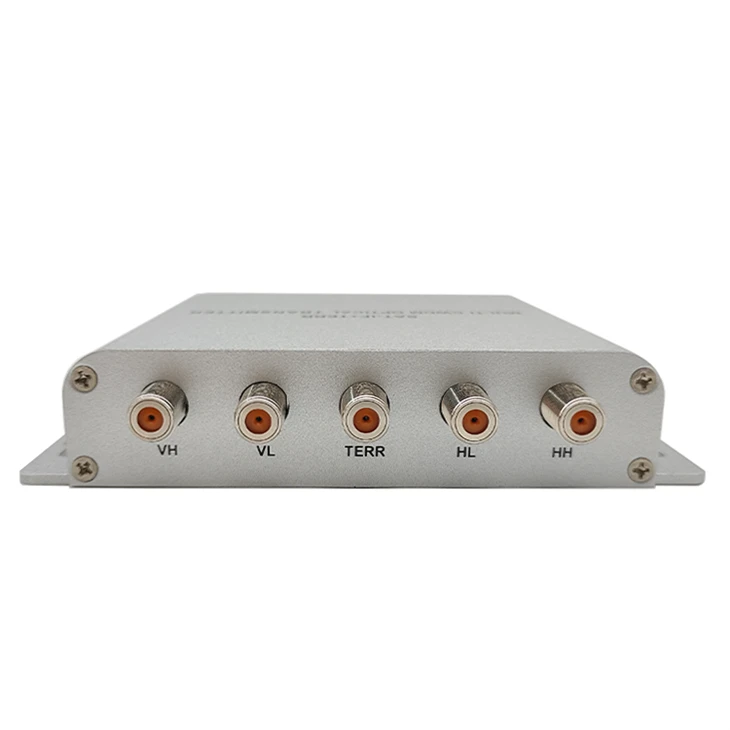

Optický vysielač SAT-IF+TERR MULTI CWDM podporuje viac-kanálový satelitný medzifrekvenčný a pozemný televízny RF signál, využíva technológiu multiplexovania s hrubým delením vlnovej dĺžky na konverziu kompozitných RF signálov na špecifické-optické signály s vlnovou dĺžkou, čím sa realizuje vysoko-verný, dlhý{5}}optický prenos televízneho signálu-6}}.
Vlastnosti
- Navrhnuté pre satelitný optický systém
- Široký rozsah prevádzkovej frekvencie: 47-2150 MHz
SAT-IF: 950 MHz ~ 2150 MHz
CATV: 47 MHz~860MHz
- Vynikajúca lineárnosť a rovinnosť
- Použitie 1-jadrového jednorežimového vlákna s vysokou stratou návratnosti
- Použitie aktívnych zariadení zosilňovača GaAs
- Technológia s ultra nízkou hlučnosťou
- Zostavte-v CWDM pomocou DFB koaxiálneho lasera s malým balíkom
- Výstupy 13/18V,0/22KHz pre prácu LNB
- Distribúcia až 32 optických uzlov
Špecifikácia
|
Optický parameter |
Parameter TERR+SAT-IF |
||
|
Optická návratová strata |
Väčšie alebo rovné 45 |
Frekvenčný rozsah |
47~2150MHz |
|
Výstupný optický výkon |
4x+3dBm |
Plochosť |
±1.5 |
|
Optický konektor |
SC/APC |
Výstupná úroveň (AGC) |
Väčšie alebo rovné 80±5@TERR Väčšie alebo rovné 78±10@SAT-IF |
|
Výstupná optická vlnová dĺžka (nm) |
1510-1570 |
C/R |
Väčšie alebo rovné 52 |
|
Iný parameter |
CSO |
Väčšie alebo rovné 65 |
|
|
RF konektor |
F-žena |
CTB |
Väčšie alebo rovné 62 |
|
Napájanie |
DC-24V |
Návratová strata |
Väčšie alebo rovné 12 |
|
Spotreba energie (W) |
<6 |
Presnosť 22 kHz |
22±4 |
|
Rozmery (mm) |
143x110x28.8 |
Napájanie LNB |
13/18 |
